পোস্ট টেনশন গ্রিপিংয়ের জন্য অ্যাঙ্কর উইজেস

পোস্ট টেনশন গ্রিপিংয়ের জন্য Xiaoguo® অ্যাঙ্কর ওয়েজেস বাল্ক কেনার জন্য, আমরা অ-মানক মাপ, লেজার-খোদাই করা ব্র্যান্ড লোগো এবং কাস্টমাইজড প্যাকেজিং অফার করি। আমরা বিভিন্ন প্রকৌশল প্রকল্পের সমস্ত নির্দিষ্ট প্রয়োজনীয়তা পূরণ করে একক গর্ত থেকে 55টি নোঙ্গর ব্লকের সীমাবদ্ধ পণ্য সরবরাহ করতে পারি।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

কাজের নীতি

পোস্ট টেনশন গ্রিপিং-এর জন্য অ্যাঙ্কর ওয়েজেসের কাজের নীতি দুটি প্রক্রিয়ার উপর ভিত্তি করে: ওয়েজ সেলফ-লকিং এবং ঘর্ষণীয় বল সংক্রমণ।

(1) সিস্টেম রচনা

একটি সম্পূর্ণ অ্যাঙ্করিং সিস্টেম সাধারণত গঠিত হয়:

ইস্পাত স্ট্র্যান্ড (প্রি-স্ট্রেসিং টেন্ডন): তারা টান শক্তি বহন করে।

ওয়েজেস (ক্ল্যাম্পিং প্লেট): দুই বা তিনটি টুকরো নিয়ে গঠিত, একটি শঙ্কুযুক্ত ক্ল্যাম্পিং ইউনিট গঠন করে, ভিতরের পৃষ্ঠে শিলাগুলি সহ।

অ্যাঙ্কর প্লেট: শঙ্কুযুক্ত ছিদ্রের সাথে, ছিদ্রের শঙ্কু কোণটি কীলকের বাইরের শঙ্কু কোণের সাথে মিলে যায় (সাধারণত প্রায় 6°55′)।

অ্যাঙ্কর প্যাড: কংক্রিটে চাপ স্থানান্তর করুন এবং একটি স্থানীয় ভারবহন ভূমিকা পালন করুন।

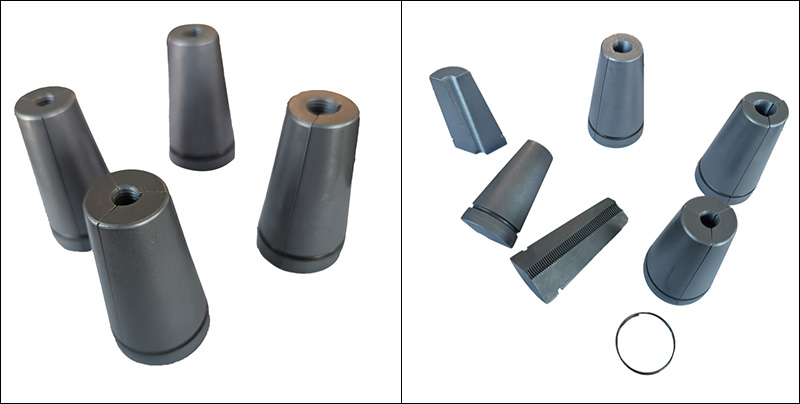

Anchor Wedges for Post Tension Griping

(2) কাজের প্রক্রিয়া

টেনশনিং স্টেজ: টেনশনিং জ্যাক স্টিলের স্ট্র্যান্ডগুলিকে প্রসারিত করে। এই মুহুর্তে, পোস্ট টেনশন গ্রিপিং-এর জন্য অ্যাঙ্কর ওয়েজগুলি এখনও সম্পূর্ণরূপে ওয়েজ করা হয়নি এবং ইস্পাত স্ট্র্যান্ডগুলি অবাধে চলাচল করতে পারে।

ফিক্সেশন স্টেজ: একবার ডিজাইন করা টেনশন ফোর্স পৌঁছে গেলে, হাইড্রোলিক জ্যাক আনলোড করার জন্য প্রত্যাহার করে। ওয়েজ ব্লকের বাইরের শঙ্কুযুক্ত পৃষ্ঠ এবং নোঙ্গর প্লেটের শঙ্কুযুক্ত গর্তের ভিতরের প্রাচীরের মধ্যে যোগাযোগের কারণে, একটি ইতিবাচক চাপ তৈরি হয়।

স্ব-লকিং গঠন: ইস্পাত স্ট্র্যান্ডের সংকোচন বল ওয়েজ ব্লক এবং শঙ্কুযুক্ত গর্ত প্রাচীরের মধ্যে চাপ তীব্রভাবে বৃদ্ধি করে। যখন ঘর্ষণ বল ইস্পাত স্ট্র্যান্ডের সংকোচন বলের সমান বা বেশি হয়, তখন ওয়েজ ব্লক এবং স্টিল স্ট্র্যান্ডের পাশাপাশি ওয়েজ ব্লক এবং অ্যাঙ্কর প্লেটের মধ্যে একটি স্থির ভারসাম্য তৈরি হয়। ইস্পাত স্ট্র্যান্ড তারপর নিরাপদে লক করা হয়.

প্রেস্ট্রেস ধরে রাখা: পরবর্তীকালে, পোস্ট টেনশন গ্রিপিং - অ্যাঙ্কর প্লেট - অ্যাঙ্কর প্যাডের জন্য অ্যাঙ্কর ওয়েজেসের মাধ্যমে ইস্পাত স্ট্র্যান্ডগুলির টান সম্পূর্ণরূপে কংক্রিট সদস্যে স্থানান্তরিত হয়।

(3) স্ব-লকিং অবস্থা

কীলকটি নির্ভরযোগ্য স্ব-লকিং অর্জন করতে পারে কিনা তা নির্ভর করে কীলক কোণ (শঙ্কু কোণ) এবং ঘর্ষণ সহগের মধ্যে সম্পর্কের উপর। তাত্ত্বিকভাবে, স্ব-লক করার শর্ত হল:

শঙ্কু কোণের অর্ধেক (α/2) ≤ আর্কট্যান(μ)

যেখানে μ হল ওয়েজ এবং অ্যাঙ্কর প্লেটের শঙ্কু গর্তের মধ্যে ঘর্ষণ সহগ।

(4) দাঁতের প্যাটার্নের কাজ

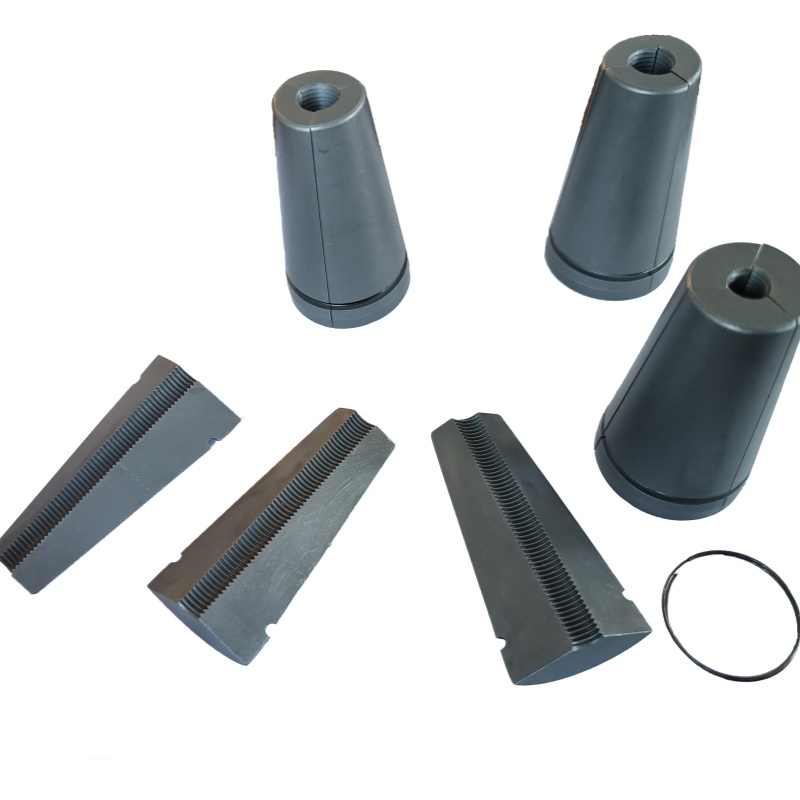

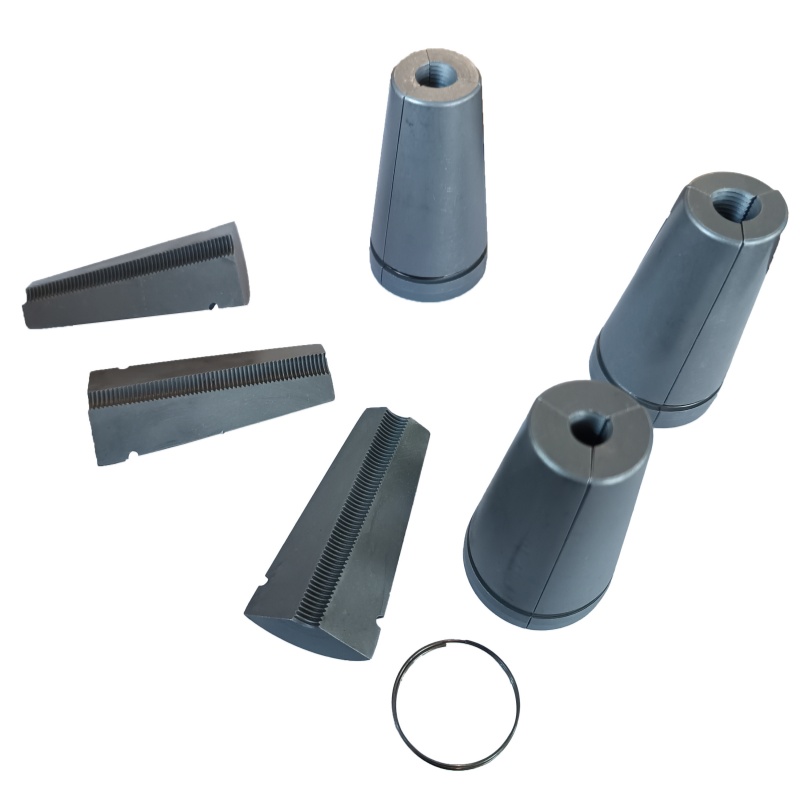

ওয়েজ ব্লকের অভ্যন্তরীণ পৃষ্ঠের তীক্ষ্ণ দাঁতের প্যাটার্নগুলি মূল নকশাগুলির মধ্যে একটি। টেনশনিং এবং অ্যাঙ্করিং প্রক্রিয়া চলাকালীন, দাঁতের প্যাটার্নগুলি ইস্পাতের স্ট্র্যান্ডের পৃষ্ঠের ছোট গর্তগুলিতে এম্বেড হবে, যার ফলে যান্ত্রিক ইন্টারলকিং হবে।
