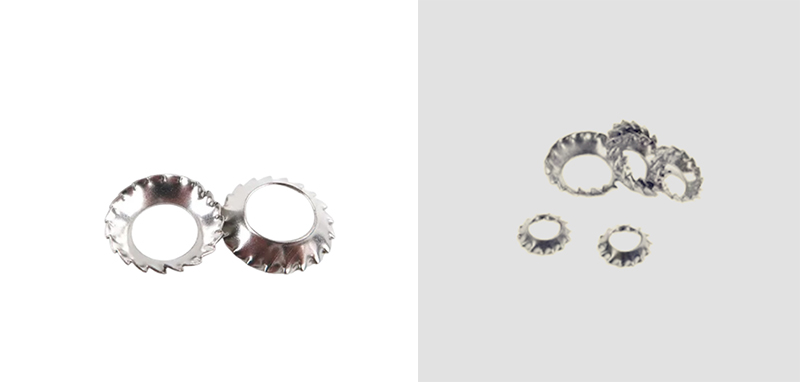

কাউন্টারসঙ্ক এক্সটার্নাল টুথ সেরেটেড কনিক্যাল লক ওয়াশার

Xiaoguo® কারখানার কাউন্টারসঙ্ক এক্সটার্নাল টুথ সেরেটেড কনিকাল লক ওয়াশারগুলির একটি বিল্ট-ইন রেসেসড আকৃতি রয়েছে। আপনি যখন এগুলিকে ভিতরে রাখেন, তখন তারা অংশের পৃষ্ঠের সাথে বা নীচের স্তরে বসে থাকে, যাতে পুরো বাইরের মুখটি মসৃণ এবং সমতল হয়।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

এই Countersunk External Tooth Serrated Conical Lock Washers হল শঙ্কু আকৃতির লকিং রিং যার বাইরের প্রান্তের চারপাশে ডুবে থাকা প্রোফাইল এবং দাঁত রয়েছে। নিমজ্জিত আকৃতি তাদের সরাসরি মাউন্টিং গর্তে ফিট করতে দেয়, তাই স্ক্রু হেড অংশের পৃষ্ঠের সাথে বা নীচে ফ্লাশ করে। যখন আপনি স্ক্রুটি আঁটসাঁট করেন, তখন শঙ্কু অংশটি স্থির বসন্ত চাপের সাথে পিছনে ঠেলে দেয় এবং বাইরের দাঁতগুলি বেস উপাদানে কামড় দেয়। এটি ফাস্টেনারকে ঢিলা হওয়া থেকে আটকায় যখন জিনিসগুলি কম্পিত হয় বা লোডের মধ্যে চলে যায়।

ইনস্টলেশন গাইড

এখানে কাউন্টারসাঙ্ক এক্সটার্নাল টুথ সেরেটেড কনিক্যাল লক ওয়াশারের জন্য ইনস্টলেশন গাইড রয়েছে। আপনি আপনার অপারেশন জন্য একটি রেফারেন্স হিসাবে এটি ব্যবহার করতে পারেন.

(1) নির্বাচন স্পেসিফিকেশন

কাউন্টারসাঙ্ক স্ক্রুগুলির স্পেসিফিকেশনগুলির সাথে কাউন্টারসাঙ্ক এক্সটার্নাল টুথ সেরেটেড কনিকাল লক ওয়াশারগুলির সংশ্লিষ্ট ভিতরের এবং বাইরের ব্যাসগুলিকে মিলান৷ খুব বড় বা খুব ছোট হওয়া এড়াতে স্পেসিফিকেশনগুলি অবশ্যই সামঞ্জস্যপূর্ণ হতে হবে, যা ফিট এবং অ্যান্টি-লুজিং প্রভাবকে প্রভাবিত করতে পারে।

（2） ইনস্টলেশন দিক (মূল পয়েন্ট)

শঙ্কুযুক্ত উত্তল পৃষ্ঠ + বাইরের দাঁত পৃষ্ঠ স্ক্রু মাথার দিকে মুখ করে

ফ্ল্যাট পিছনে পৃষ্ঠ শক্তভাবে workpiece শীট ধাতু পৃষ্ঠ সংযুক্ত করা উচিত

বিপরীত দিকে ইনস্টল করবেন না। বিপরীত দিকে ইনস্টল করা ইলাস্টিক প্রি-টাইনিং এবং টুথ সারফেস লকিং ফাংশন হারাবে।

Countersunk External Tooth Serrated Conical Lock Washers

সোম	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d মিনিট	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d সর্বোচ্চ	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
ডিসি	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
দাঁতের সংখ্যা ন্যূনতম	10	12	12	14	14	16	18	20	26	28	30

(3) ওয়াশারটি সঠিকভাবে সারিবদ্ধ করুন

Countersunk External Tooth Serrated Conical Lock Washers কে কাউন্টারসাঙ্ক স্ক্রুতে স্লিপ করুন, তারপর পুরো সেটটি মাউন্টিং হোলে রাখুন। ওয়াশারের ভিতরের টেপারটি স্ক্রু হেডের কোণে ফিট করার জন্য নিজেকে সারিবদ্ধ করবে।

(4) প্রথমে হাত শক্ত করুন

হাত দিয়ে স্ক্রু ঘুরিয়ে শুরু করুন। ওয়াশারের বিপরীতে এটিকে সমতল রাখুন এবং নিশ্চিত করুন যে এটি সোজা - কোন কাত নেই।

(5) মান ঘূর্ণন সঁচারক বল

একটি রেঞ্চ ব্যবহার করুন এবং স্বাভাবিক ঘূর্ণন সঁচারক বল স্পেক আঁটসাঁট করুন. শঙ্কুটিকে একটু চ্যাপ্টা করার জন্য এটি যথেষ্ট পরিমাণে চেপে দিন যাতে এটি বসন্তের উত্তেজনা দেয় এবং বাইরের দাঁতগুলিকে পৃষ্ঠের মধ্যে আলতোভাবে কামড় দিতে দেয়।

(6) কিছু জিনিস খেয়াল রাখতে হবে

অতিরিক্ত টাইট করবেন না - প্রস্তাবিত টর্কের সাথে লেগে থাকুন। এটিকে আঘাত করার জন্য একটি প্রভাব রেঞ্চ ব্যবহার করবেন না।

কখনই ওয়াশার স্ট্যাক করবেন না - প্রতি স্ক্রু শুধুমাত্র একটি ব্যবহার করুন। তাদের স্ট্যাকিং অসম চাপ তৈরি করে, ওয়াশারকে বাঁকিয়ে দেয় এবং এর লক করার ক্ষমতাকে মেরে ফেলে।
