DIN 137A স্পেসিফিকেশন কার্ভড স্প্রিং ওয়াশার

DIN 137A স্পেসিফিকেশন কার্ভড স্প্রিং ওয়াশারের কাজের নীতি ধাতুর ইলাস্টিক বিকৃতির উপর ভিত্তি করে।

（1） বিনামূল্যে অবস্থা (ইনস্টল করা হয়নি)

DIN 137A স্পেসিফিকেশন কার্ভড স্প্রিং ওয়াশারগুলি তার প্রাকৃতিক অবস্থায় সমতল নয় তবে একটি চাপ-আকৃতির স্ফীতি (একক তরঙ্গ) বা একাধিক তরঙ্গ (মাল্টিপল ওয়েভ) রয়েছে। এই সময়ে, এটির একটি প্রাকৃতিক উচ্চতা এইচ, যা গ্যাসকেটের পুরুত্ব টি থেকে বেশি।

（2） কম্প্রেশন প্রক্রিয়া (বোল্ট শক্ত করা)

যখন বোল্ট বা বাদাম শক্ত করা হয়, তখন ওয়াশারগুলি বোল্টের মাথা/নাট এবং ওয়ার্কপিসের মধ্যে স্যান্ডউইচ করা হয়। শক্ত করার শক্তি বাড়ার সাথে সাথে চাপ-আকৃতির বা তরঙ্গায়িত আকৃতি ধীরে ধীরে চ্যাপ্টা হয়ে যায়।

সমাবেশ এবং আঁটসাঁট করার প্রক্রিয়া চলাকালীন, বোল্টের নীচের অংশটি চাপ-আকৃতির কাঠামোকে সমতল চাপ দেয়, যার ফলে ওয়াশারটি ইলাস্টিক রিবাউন্ড স্ট্রেস তৈরি করে।

（3） প্রিলোড বজায় রাখা (কাজ করার অবস্থা)

ডিআইএন 137A স্পেসিফিকেশন কার্ভড স্প্রিং ওয়াশারগুলি চ্যাপ্টা হওয়ার পরে, এটি সর্বদা তার আসল আর্ক আকারে ফিরে যেতে চায়। এই পুনরুদ্ধার শক্তি একটি অবিচ্ছিন্ন অক্ষীয় থ্রাস্টে রূপান্তরিত হয়, বোল্টের মাথা এবং ওয়ার্কপিসের পৃষ্ঠের বিরুদ্ধে টিপে।

আঁটসাঁট করা সম্পন্ন হওয়ার পরে, ওয়াশার একটি অবিচ্ছিন্ন বিপরীত ইলাস্টিক টান বজায় রাখে, ক্রমাগত বোল্টের মাথা এবং সংযুক্ত উপাদানটির পৃষ্ঠের বিরুদ্ধে চাপ দেয়।

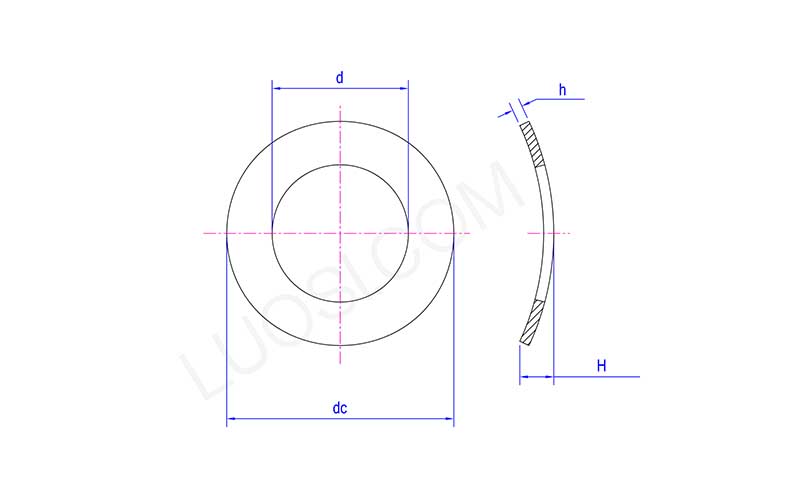

সোম	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d মিনিট	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d সর্বোচ্চ	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc মিনিট	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
ডিসি সর্বোচ্চ	4.5	5.5	6	8	10	11	15	18
H মিনিট	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H সর্বোচ্চ	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

কাস্টম DIN 137A স্পেসিফিকেশন কার্ভড স্প্রিং ওয়াশার

Xiaoguo® আপনাকে DIN 137A স্পেসিফিকেশন কার্ভড স্প্রিং ওয়াশারগুলিকে আপনার প্রয়োজন অনুযায়ী কাস্টমাইজ করতে দেয়৷ আপনি আকার, তরঙ্গের সংখ্যা, উপাদান, পৃষ্ঠ ফিনিস, এমনকি প্যাকেজিং পরিবর্তন করতে পারেন। এইভাবে, প্রতিটি ওয়াশার আপনার ডিজাইনের সাথে ঠিক ফিট করে।

(1) ভিতরের ব্যাস আইডি / বাইরের ব্যাস OD

M2 থেকে M100 বা বড়, উভয় ভিতরের এবং বাইরের ব্যাস অঙ্কন অনুযায়ী কাস্টমাইজ করা যেতে পারে।

নির্ভুল যন্ত্র ছোট আকার (M2–M5), ভারী যন্ত্রপাতি বড় আকার (M36–M100)

(2) পুরুত্ব টি

সাধারণ পরিসীমা: 0.3 মিমি - 3.0 মিমি। বিশেষ প্রয়োজনীয়তার জন্য, এটি পাতলা বা ঘন হতে পারে।

যখন লোড নিয়ন্ত্রণ এবং অক্ষীয় স্থান কম্প্যাক্ট হয়।

(3) উপকরণ

স্প্রিং স্টিল, স্টেইনলেস স্টিল A2/A4, 17-7 PH, ফসফর ব্রোঞ্জ, বেরিলিয়াম কপার, ইনকোনেল ইত্যাদি।

নিয়মিত উচ্চ স্থিতিস্থাপকতা, মরিচা-প্রমাণ, উচ্চ তাপমাত্রা / বিস্ফোরণ-প্রমাণ / অ-চৌম্বকীয়

(4) সারফেস ট্রিটমেন্ট

গ্যালভানাইজিং, ড্যাক্রোমেট লেপ, কালো করা, ফসফেটিং, নিকেল প্লেটিং, প্যাসিভেশন, ট্রাইভ্যালেন্ট ক্রোমিয়াম প্যাসিভেশন ইত্যাদি।

বিরোধী জং, তৈলাক্তকরণ, নিরোধক, ঘর্ষণ সহগ উন্নতি

(5) প্যাকেজিং

প্লাস্টিকের ব্যাগ + কাগজের বাক্স, কাস্টমাইজড লেবেল, মিশ্র প্যাকেজিং কিট, খুচরা ছোট বাক্স, বাইরের বাক্সের বারকোড ইত্যাদি।
