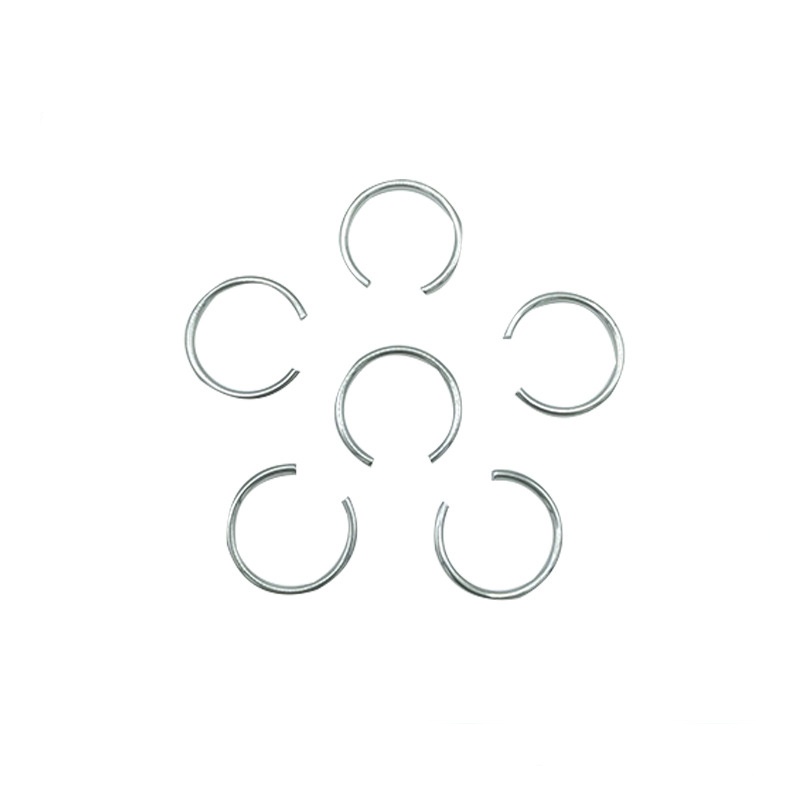

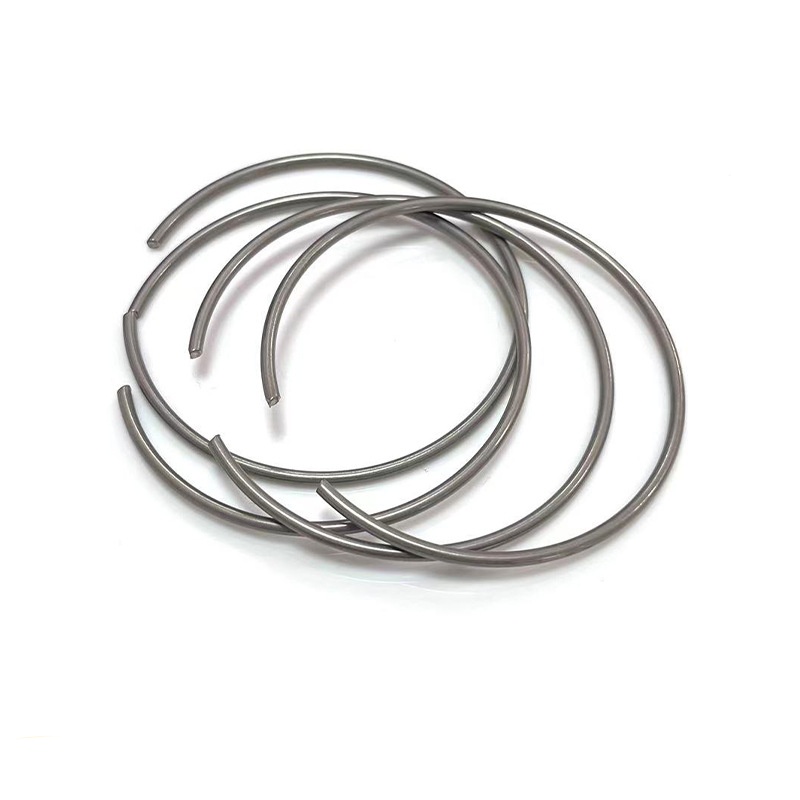

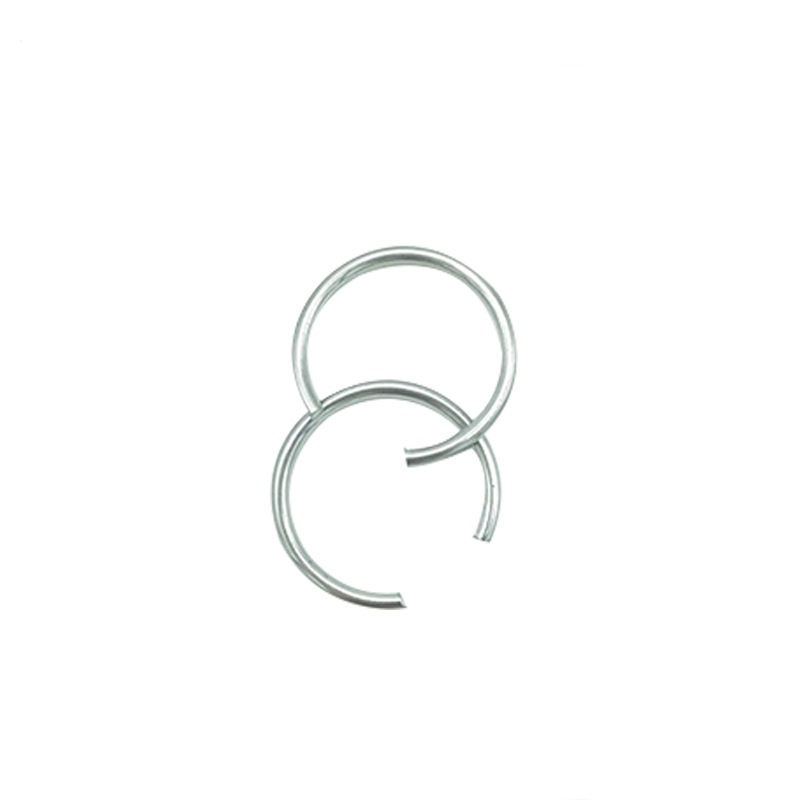

DIN 7993 অভ্যন্তরীণ স্ন্যাপ রিং

ডিআইএন 7993 অভ্যন্তরীণ স্ন্যাপ রিংগুলির নিয়মিততা প্রকৌশল প্রযুক্তিবিদদের রেফারেন্সের সুবিধার্থে প্রদান করা হয়েছে। মূল বিষয় হল পণ্যের পরিষেবা জীবন বাড়ানো এবং প্রতিস্থাপনের খরচ কমানো।

1. ভিজ্যুয়াল পরিদর্শন (ম্যাগনিফাইং গ্লাস সহ)

DIN 7993 অভ্যন্তরীণ স্ন্যাপ রিংগুলির পৃষ্ঠ পরিদর্শন করতে 10x বা তার বেশি পরিবর্ধন সহ একটি ম্যাগনিফাইং গ্লাস ব্যবহার করুন৷ চাপ ঘনত্ব সঙ্গে এলাকায় বিশেষ মনোযোগ দিন। আলিঙ্গন চেহারা অভিন্ন এবং ত্রুটিহীন হতে হবে.

ফাটল: অনুমোদিত ফাটল গভীরতা ≤ 0.02 মিমি

স্ক্র্যাচ: গুরুতর স্ক্র্যাচগুলি অযোগ্য হিসাবে শ্রেণীবদ্ধ করা হয়।

ক্ষয়: যদি লাল মরিচা দেখা দেয় তবে এটি নির্দেশ করে যে ক্ষয়-বিরোধী ব্যর্থ হয়েছে। উপাদান অবিলম্বে প্রতিস্থাপন করা উচিত।

2.বিকৃতি এবং সমতলতা পরিদর্শন

টুইস্ট: ডিআইএন 7993 অভ্যন্তরীণ স্ন্যাপ রিংগুলি একটি সমতল পৃষ্ঠে রাখুন এবং কোনও প্ল্যানার ওয়ার্পিংয়ের জন্য পরীক্ষা করুন। এটি সমতল হওয়া উচিত এবং কোনও দৃশ্যমান বিকৃতি হওয়া উচিত নয়।

স্থায়ী বিকৃতি: আলিঙ্গন তার আসল আকৃতি হারিয়েছে।

সর্পিল বিকৃতি: ইনস্টলেশনের সময় সরঞ্জামগুলির অনুপযুক্ত ব্যবহারের কারণে ঘটে, যার ফলে বস্তুটি আটকে যায় এবং তার নিজের অক্ষের চারপাশে মোচড় দেয়।

3. স্থিতিস্থাপকতা এবং টান পরিদর্শন

ইলাস্টিক অ্যাটেন্যুয়েশন/টেনশন লস: ডিআইএন 7993 ইন্টারনাল স্ন্যাপ রিংগুলি কম্প্রেশনের পরে জোর করে রিবাউন্ড করতে ব্যর্থ হয়, বা দেখা যায় যে খাঁজে ইনস্টল করার পরে হাত দিয়ে আলতো করে ধাক্কা দিলে এটি উল্লেখযোগ্যভাবে কাঁপতে থাকে।

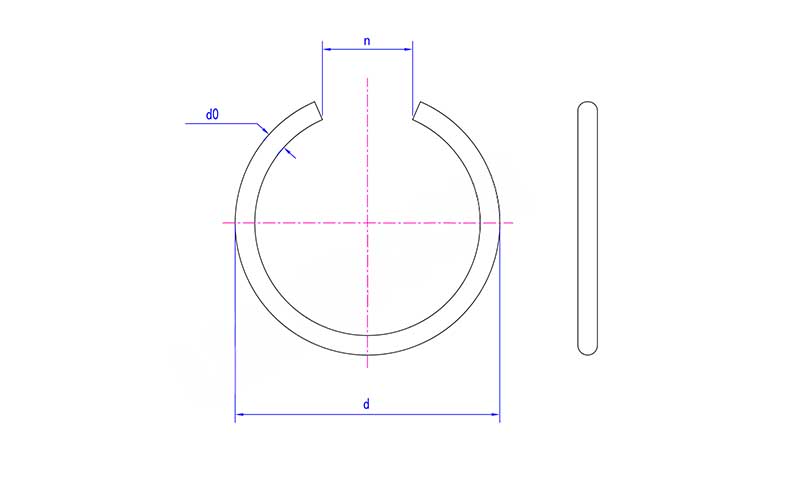

4. মাত্রা পরিদর্শন

বাইরের ব্যাস বিচ্যুতি: সহনশীলতা পরিসীমা ±0.05 মিমি

অভ্যন্তরীণ ব্যাস বিচ্যুতি: বিভিন্ন স্পেসিফিকেশন রেঞ্জ বিভিন্ন কঠোরতা রেঞ্জের সাথে মিলে যায়।

ক্লিয়ারেন্স খোলা: অক্ষীয় স্থানচ্যুতি 0.15 মিমি অতিক্রম করা উচিত নয়।

5. grooves পরিদর্শন সঙ্গে সহযোগিতা

প্রতিটি রক্ষণাবেক্ষণের সময়, গর্তের ভিতরের খাঁজগুলিও পরিদর্শন করা উচিত।

খাঁজ পরিধান/এক্সটেনশন: খাঁজের ব্যাস পরিমাপ করতে একটি ভার্নিয়ার ক্যালিপার ব্যবহার করুন এবং এটি মান সহনশীলতার সীমার মধ্যে রয়েছে কিনা তা নিশ্চিত করুন।

খাঁজের প্রান্তের ক্ষতি: খাঁজের পাশের দেয়াল এবং প্রান্তগুলি পরিদর্শন করুন। যদি burrs, flanges, নিষ্পেষণ বা chamfering ক্ষতি হয়, সংশ্লিষ্ট অংশগুলি পুনরুদ্ধার বা প্রতিস্থাপন করা প্রয়োজন।

খাঁজের নিচের অংশের ক্ষতি: খাঁজের নিচের অংশে স্ক্র্যাচ, ক্ষয় বা উপাদান জমে আছে।

তেল প্যাসেজ ব্লকেজ: খাঁজ কাছাকাছি ধ্বংসাবশেষ বা বিদেশী বস্তু ব্লক আছে.

6. সমন্বয়ে উপাদান স্থিতি পরীক্ষা করুন

ক্ল্যাম্পগুলির দ্বারা অবস্থান করা উপাদানগুলি DIN 7993 অভ্যন্তরীণ স্ন্যাপ রিংগুলির শক্তির অবস্থাকেও প্রভাবিত করবে৷

সারফেস পরিধান: ক্ল্যাম্পিং রিংয়ের সংস্পর্শে থাকা উপাদানটির শেষ মুখটি অসম পরিধান, ধাপ পরিধান বা ইন্ডেন্টেশন দেখায়।

ম্যাচিং এন্ড ফেস চেমফার/গোলাকার কোণ: যদি চেমফার বা গোলাকার কোণগুলি খুব বড় হয়, তাহলে এটি আলিঙ্গনের প্রকৃত কার্যকর বল-বহন এলাকাকে কমিয়ে দেবে।
