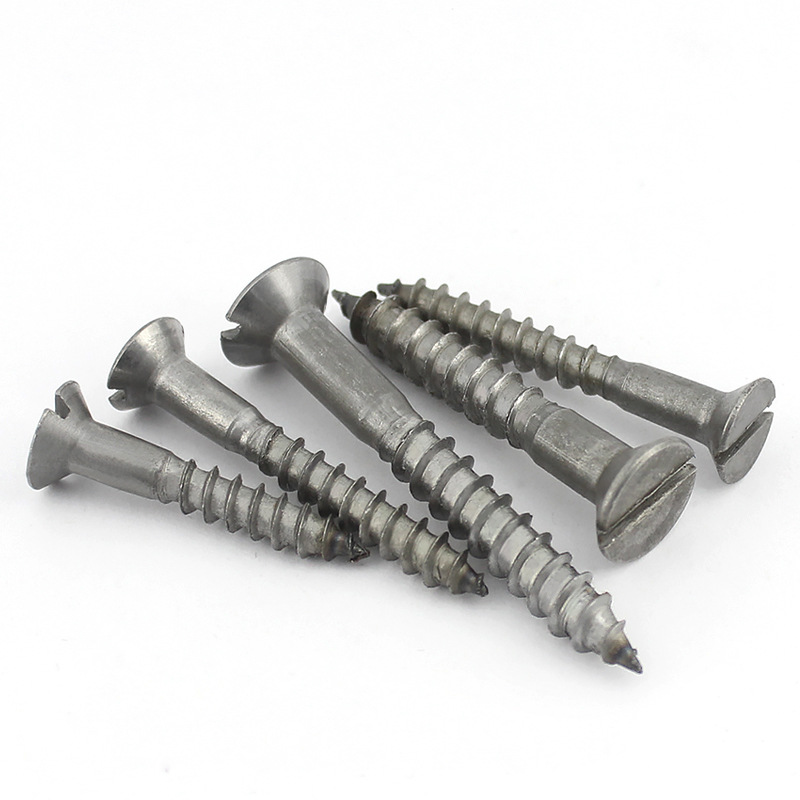

স্লটেড কাউন্টারসাঙ্ক হেড উড সেল্ফ ট্যাপিং স্ক্রু

একটি স্লটেড কাউন্টারসাঙ্ক হেড উড সেল্ফ-ট্যাপিং স্ক্রু হল এক ধরনের কাঠের তৈরি ফাস্টেনার যার একটি শঙ্কুযুক্ত মাথা (90° টেপার কোণ সহ) এবং উপরে একটি স্লটেড খাঁজ রয়েছে। মাথাটি কাঠের প্রাক-কাটা শঙ্কুযুক্ত গর্তে সম্পূর্ণরূপে ঢোকানো যেতে পারে এবং শক্ত করার পরে, মাথাটি কাঠের পৃষ্ঠের সাথে বা সামান্য নীচে ফ্লাশ হবে। স্ক্রু বডিতে গভীর এবং মোটা কাঠের সুতো রয়েছে, এবং লেজটি একটি শঙ্কুযুক্ত বিন্দুযুক্ত মাথা। এটি সরাসরি কাঠের মধ্যে স্ক্রু করা যেতে পারে (হার্ডউড বা বড় ব্যাসের জন্য, এটি একটি গর্ত প্রাক-ড্রিল করার পরামর্শ দেওয়া হয়)। এই স্লটেড কাউন্টারসাঙ্ক হেড উড সেল্ফ-ট্যাপিং স্ক্রু কাঠের পণ্যগুলিকে সংযুক্ত এবং ঠিক করার জন্য উপযুক্ত যেগুলির জন্য একটি সমতল পৃষ্ঠের প্রয়োজন এবং কোনও উন্মুক্ত মাথা নেই।

কাঠামোগত বৈশিষ্ট্য

স্লটেড কাউন্টারসাঙ্ক হেড উড সেলফ ট্যাপিং স্ক্রু-এর গঠন বৈশিষ্ট্যগুলি পাঁচটি অংশে চালু করা হবে।

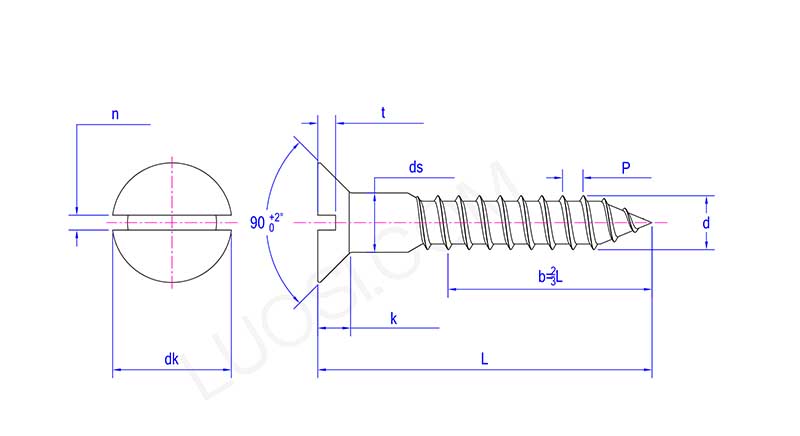

মাথার গঠন

1. মাথার আকৃতি: শঙ্কুযুক্ত, একটি ফানেলের আকৃতির মতো, সাধারণত 90° একটি শঙ্কু কোণ সহ। মাথার উপরের পৃষ্ঠটি সমতল, এবং পাশগুলি বাঁকানো।

2.হেডের মাত্রা: মাথার বাইরের ব্যাস স্ক্রু থ্রেডের ব্যাসের প্রায় 1.8 থেকে 2.2 গুণ এবং মাথার উচ্চতা থ্রেডের ব্যাসের প্রায় 0.5 থেকে 0.6 গুণ।

3. হেড ব্যবহার: এই স্লটেড কাউন্টারসাঙ্ক হেড উড সেল্ফ-ট্যাপিং স্ক্রুকে বেঁধে রাখার পরে, পুরো স্ক্রু হেডটি কাঠের পূর্বে তৈরি টেপারড গর্তে ফিট হয়ে যায়। এটি ফ্লাশ বা কাঠের পৃষ্ঠের একটু নীচে থাকে এবং আটকে যাবে না।

সোজা স্লট নকশা

1. ড্রাইভ টাইপ সোজা স্লট. খাঁজটি মাঝখান থেকে সোজা দুই পাশে চলে গেছে।

2.স্লটের প্রস্থ 0.6 মিমি থেকে 2.0 মিমি পর্যন্ত, স্লটের গভীরতা 0.3 মিমি থেকে 0.8 মিমি। স্লটের উভয় প্রান্ত বৃত্তাকার কোণ দিয়ে তৈরি করা হয়।

3. স্লটের বৈশিষ্ট্য: এটি সবচেয়ে সাধারণ ফ্ল্যাট-হেড স্ক্রু ড্রাইভার দ্বারা চালিত হতে পারে।

রড গঠন

1. রড ফর্ম: এটি সম্পূর্ণ থ্রেড এবং আংশিক থ্রেড প্রকারে বিভক্ত।

থ্রেড গঠন

1. থ্রেডের ধরন: সাধারণ কাঠের থ্রেড, সাধারণ যান্ত্রিক থ্রেড নয়।

2.প্রোফাইল: দাঁতের প্রোফাইল কোণ প্রায় 60°, কিন্তু দাঁতের ডগা খুবই তীক্ষ্ণ, এবং দাঁতের গোড়ায় একটি মসৃণ আর্ক ট্রানজিশন রয়েছে।

3. দাঁতের ব্যবধান: অপেক্ষাকৃত প্রশস্ত।

টিপ গঠন

1. টিপ আকৃতি: মোটামুটি 30°–45° একটি টেপার সহ শঙ্কুযুক্ত ডগা। ডগা খুব ধারালো নয়; পরিবর্তে, এটি একটি খুব ছোট সমতল পৃষ্ঠ বা একটি বৃত্তাকার মাথা আছে.
