টাইপ 1A সহ টি স্টাইল ওয়েল্ড বাদাম

টাইপ 1A সহ T স্টাইলের ওয়েল্ড নাটগুলি বিশেষভাবে ধাতু ঢালাইয়ের জন্য ডিজাইন করা হয়েছে এবং 1A স্পেসিফিকেশন মেনে চলছে, একটি শক্ত ফিট নিশ্চিত করে। ধাতব ফ্রেম, সমর্থন বা যান্ত্রিক সরঞ্জামের জন্য উপযুক্ত, টি-আকৃতির নকশা স্থান বাঁচাতে সাহায্য করে। Xiaoguo® ফ্যাক্টরিতে প্রচুর পরিমাণে পণ্য স্টকে রয়েছে। এছাড়াও আমরা কাস্টমাইজ করতে পারি এবং নির্দিষ্ট চাহিদা পূরণ করে এমন পণ্য সরবরাহ করতে পারি।

মডেল:JIS B1196-3.1-2001

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

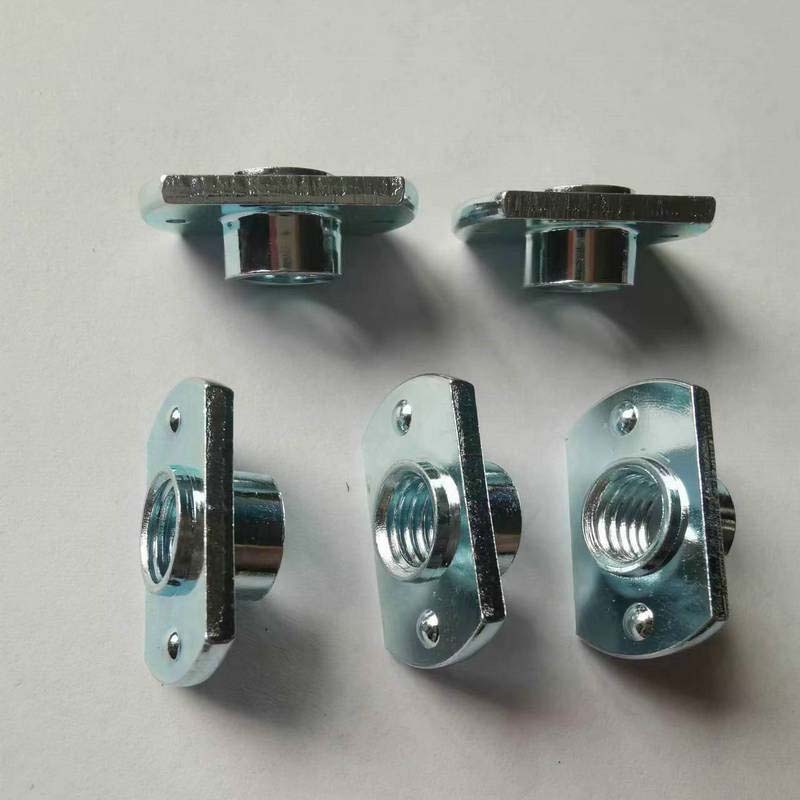

টাইপ 1A সহ T স্টাইলের ওয়েল্ড নাটগুলির একটি আকৃতি রয়েছে যা "T" অক্ষরের অনুরূপ, নীচে থ্রেডযুক্ত নলাকার অংশ রয়েছে। ফ্ল্যাঞ্জে বেশ কয়েকটি ছোট প্রোট্রুশন রয়েছে, যা বিশেষভাবে ঢালাইয়ের জন্য ডিজাইন করা হয়েছে। সাধারণ থ্রেড স্পেসিফিকেশন M4 থেকে M12 পর্যন্ত।

পণ্যের পরামিতি

T style weld nuts with type 1A parameter

সোম	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
dk সর্বোচ্চ	20.5	20.5	23.7	23.7	31	33.2
dk মিনিট	19.5	19.5	22.3	22.3	29	30.8
s সর্বোচ্চ	12.25	12.25	14.3	14.3	19.4	21.5
s মিনিট	11.75	11.75	13.7	13.7	18.6	20.5
ds সর্বোচ্চ	5.9	6.7	8.3	10.2	13.2	15.2
ds মিনিট	5.4	6.2	7.8	9.5	12.5	14.5
k সর্বোচ্চ	5.9	6.9	7.5	9	10.6	11.8
k মিনিট	5.1	6.1	6.5	8	9.4	10.2
h সর্বোচ্চ	1.4	1.4	1.85	1.85	2.3	2.3
ঘন্টা মিনিট	1	1	1.35	1.35	1.7	1.7
d2 সর্বোচ্চ	6.9	6.9	8.9	10.9	12.9	14.9
d2 মিনিট	6.7	6.7	8.7	10.7	12.7	14.7
h2 সর্বোচ্চ	0.8	0.8	0.8	0.8	1.2	1.2
h2 মিনিট	0.6	0.6	0.6	0.6	1	1
d0 সর্বোচ্চ	3.25	3.25	3.25	3.25	4.05	4.05
d0 মিনিট	2.75	2.75	2.75	2.75	3.55	3.55
h1 সর্বোচ্চ	0.6	0.6	0.6	0.6	0.7	0.7
h1 মিনিট	0.4	0.4	0.4	0.4	0.5	0.5
d1 সর্বোচ্চ	15.2	15.2	17.25	17.25	22.3	24.3
d1 মিনিট	14.8	14.8	16.75	16.75	21.7	23.7

পণ্য বৈশিষ্ট্য এবং ইনস্টলেশন

টাইপ 1A সহ T স্টাইলের ওয়েল্ড নাট একটি স্বতন্ত্র টি-আকৃতির কাঠামো বৈশিষ্ট্যযুক্ত। ফ্ল্যাঞ্জ ধাতব প্লেটের সাথে যোগাযোগের এলাকা বাড়াতে পারে, চাপ বিতরণ করতে পারে এবং ঢালাইকে আরও নিরাপদ করতে পারে। ফ্ল্যাঞ্জে ওয়েল্ডিং প্রোট্রুশনের আকার এবং উচ্চতা একই, এবং ঢালাই প্রক্রিয়া চলাকালীন গরম করা অভিন্ন। এর থ্রেড নির্ভুলতা উচ্চ। যখন বোল্টটি স্ক্রু করা হয়, তখন এটি কোনও জ্যামিং বা ঢিলা ছাড়াই খুব মসৃণ মনে হয়।

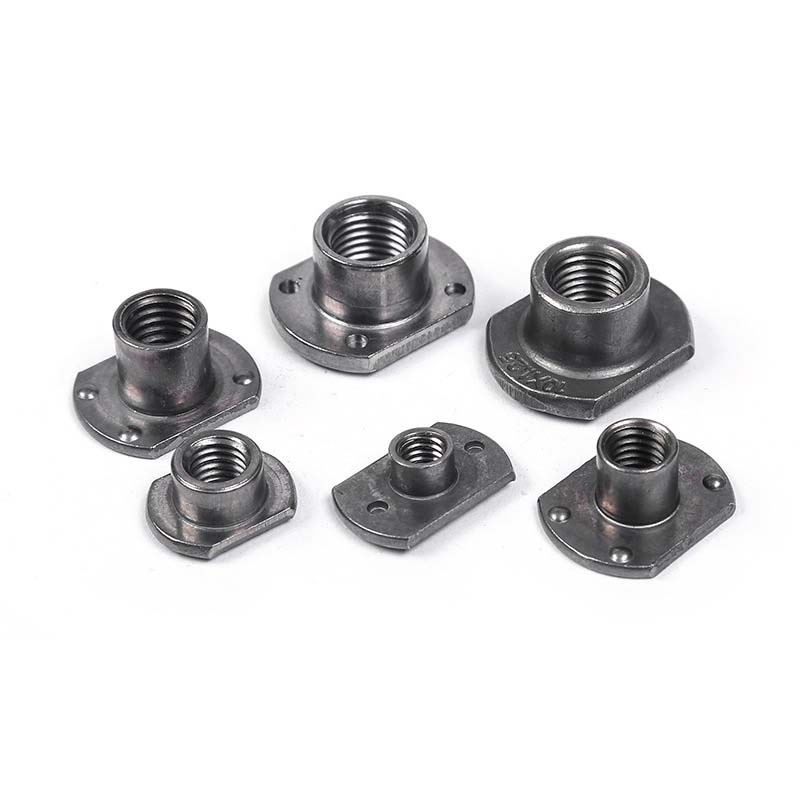

T style weld nuts with type 1A

1A T-টাইপ ওয়েল্ড নাটগুলি তাদের আকৃতির জন্য নামকরণ করা হয়েছে: ষড়ভুজাকার বাদামের বডিটি আয়তক্ষেত্রাকার বেস প্লেটের (ফ্ল্যাঞ্জ) উপর অদ্ভুতভাবে মাউন্ট করা হয়। 1A প্রকার নির্দেশ করে যে এটি ফ্ল্যাঞ্জের প্রান্তের চারপাশে আর্ক ওয়েল্ডিং (MIG বা TIG) এর জন্য ডিজাইন করা হয়েছে। 'T' আকৃতির নকশা আপনাকে থ্রেডেড ছিদ্রগুলি পছন্দসই স্থানে স্থাপন করতে সক্ষম করে, এমনকি প্রান্তের কাছাকাছি যেখানে একটি কেন্দ্রের বাদাম ইনস্টল করা যায় না এবং এটি সহজেই অর্জন করা যায়।

টাইপ 1A-এর T স্টাইলের ওয়েল্ড নাট ইনস্টল করার অর্থ হল আয়তক্ষেত্রাকার ফ্ল্যাঞ্জের পরিধি বরাবর ঢালাই করা। 1A টাইপ বাদামের ভিত্তিটি সমতল এবং এতে কোন গর্ত বা প্রোট্রুশন নেই। আপনি ফ্ল্যাঞ্জ প্রান্ত বরাবর অবিচ্ছিন্ন জোড় জপমালা তৈরি করতে MIG বা TIG ব্যবহার করতে পারেন। ভাল সামগ্রিক সংমিশ্রণ অত্যন্ত গুরুত্বপূর্ণ কারণ এটি ফ্ল্যাঞ্জ ঠিক করার একমাত্র উপায়। আগে পুঙ্খানুপুঙ্খভাবে ধাতু পরিষ্কার করুন.

1A T টাইপ ওয়েল্ড বাদাম সাধারণের চেয়ে বেশি ব্যয়বহুলবর্গাকার বাদাম. আপনাকে ফ্ল্যাঞ্জের প্রক্রিয়াকরণের আকার এবং অতিরিক্ত উপকরণগুলির জন্য অর্থ প্রদান করতে হবে। এগুলি ফ্ল্যাঞ্জের চারপাশে সঠিকভাবে ঢালাই করতেও বেশি সময় নেয়। বিশেষ করে যখন থ্রেড অবস্থান অফসেট করা প্রয়োজন, তাদের ব্যবহার করুন; অন্যথায়, মান বাদাম সস্তা হতে পারে.
