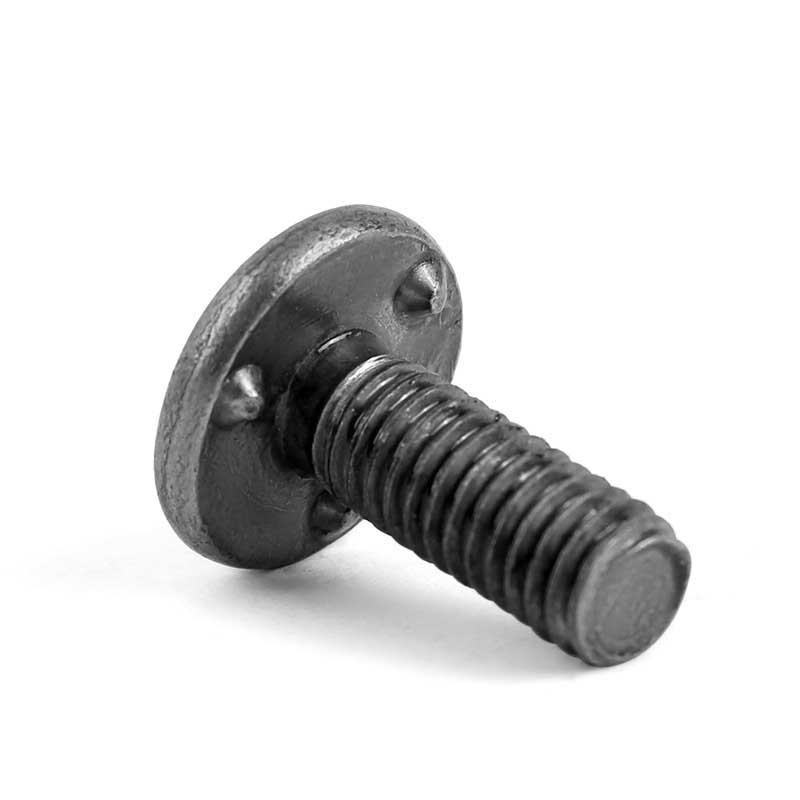

মেট্রিক থ্রেড সঙ্গে ঝালাই স্ক্রু

মেট্রিক থ্রেড সহ ওয়েল্ড স্ক্রু ধাতব পৃষ্ঠে ঢালাইয়ের জন্য ব্যবহৃত হয় এবং তারপরে মেট্রিক থ্রেডগুলি অন্যান্য উপাদানগুলিকে সংযুক্ত করতে ব্যবহৃত হয়। Xiaoguo® কোম্পানির স্টকে পণ্যের পর্যাপ্ত তালিকা রয়েছে। তারা ধাতু উত্পাদন, স্বয়ংচালিত প্যানেল বা শিল্প ফ্রেম জন্য উপযুক্ত।

মডেল:DIN 34817-2001

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

সোম	M5	M6	M8	M10	M12	M14
P	0.8	1	1.25	1.5	1.5	1.5
একটি সর্বোচ্চ	2.4	2.8	3.7	4.4	4.6	4.6
dk সর্বোচ্চ	10	12	16	20	24	28
dk মিনিট	9.64	11.57	15.57	19.48	23.48	27.48
d1 মিনিট	7.85	9.75	13.25	17.15	21.15	25.20
d1 সর্বোচ্চ	8.21	10.11	13.68	17.58	21.67	25.72
h সর্বোচ্চ	0.8	0.8	1.2	1.4	1.6	1.6
ঘন্টা মিনিট	0.7	0.7	1.1	1.3	1.5	1.5
k সর্বোচ্চ	2.2	2.7	3.2	4.2	5	5.8
k মিনিট	1.8	2.3	2.8	3.8	4.6	5.4
r মিন	0.1	0.15	0.15	0.15	0.15	0.2
e সর্বোচ্চ	1.7	1.7	2.2	2.2	2.2	2.7
e মিন	1.3	1.3	1.8	1.8	1.8	2.3
b1 সর্বোচ্চ	3.9	4.4	5.9	7.9	9.4	11.5
b1 মিনিট	3.1	3.6	5.1	7.1	8.6	10.5
সর্বোচ্চ	5.3	6.4	8.4	10.5	13	15

মেট্রিক থ্রেড সহ ওয়েল্ড স্ক্রু ঢালাই দ্বারা ওয়ার্কপিসে স্থির করা হয়। এই ধরনের স্ক্রু মাথা এবং নন-হেড শৈলীতে আসে। থ্রেড অনুসারে, এটিকে বাহ্যিক থ্রেড ঢালাই স্ক্রু এবং অভ্যন্তরীণ থ্রেড ঢালাই স্ক্রুগুলিতে আরও শ্রেণীবদ্ধ করা যেতে পারে। স্পেসিফিকেশন সাধারণত M5 থেকে M14 হয়।

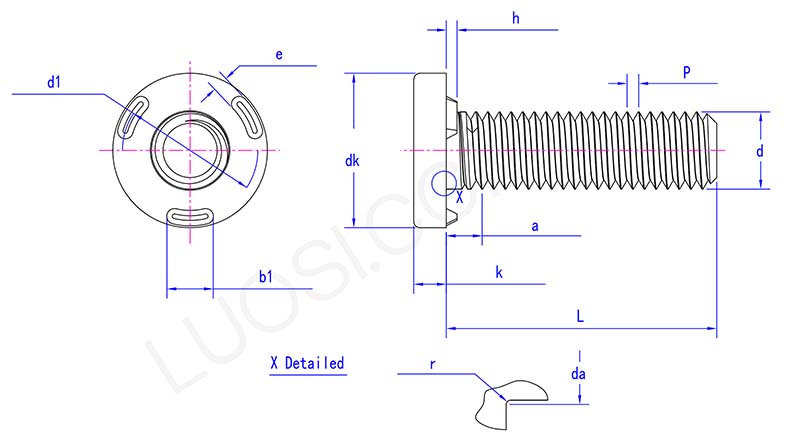

Weld screw with metric thread parameter

তে ব্যবহার করা যাবে

মেট্রিক থ্রেড সহ ওয়েল্ড স্ক্রুগুলি নিষ্কাশন বন্ধনীগুলি মেরামত করতে ব্যবহৃত হয়। যদিবল্টুনিষ্কাশন বন্ধনীর গর্তগুলি পরা হয়, সেগুলি ব্যবহার করে মেরামত করা যেতে পারে। ফ্রেমের স্পট ওয়েল্ড পয়েন্টগুলি পরিষ্কার করুন, স্ক্রুগুলি ইনস্টল করুন এবং ওয়াশারের গর্তগুলির মাধ্যমে স্পট ওয়েল্ডিং সঞ্চালন করুন। বল্টু দিয়ে বন্ধনী শক্ত করুন। এটি শুধুমাত্র 3 মিনিট সময় নেয় এবং পুনরায় ড্রিল বা ট্যাপ করার কোন প্রয়োজন নেই। এটি আলগা না করে রাস্তার কম্পন সহ্য করতে পারে।

পরিবাহক বন্ধনী আপগ্রেড করতে মেট্রিক থ্রেড সহ ওয়েল্ড স্ক্রু ব্যবহার করা হয়। আপনি যদি বিদ্যমান পরিবাহকটিতে সেন্সর যুক্ত করতে চান তবে বন্ধনীগুলি দ্রুত ইনস্টল করতে সেগুলি ব্যবহার করুন। M8 স্ক্রুগুলিকে প্রয়োজনীয় ফ্রেম গাইড রেলগুলিতে ঝালাই করুন। মূল কাঠামোতে গর্ত ড্রিল করার দরকার নেই। সেন্সর বন্ধনীটি সরাসরি বোল্ট দিয়ে নতুন থ্রেডে স্থির করা হয়েছে। এটি সংস্কার এবং ইনস্টলেশনের সময় রিওয়্যারিংয়ের জন্য প্রয়োজনীয় সময় বাঁচায়।

ওয়েল্ড স্ক্রুগুলি হাইড্রোলিক পাইপিং ইনস্টল করার জন্য ব্যবহৃত হয়। যদি সরঞ্জামগুলিতে জলবাহী পায়ের পাতার মোজাবিশেষ বাতা ঠিক করা প্রয়োজন হয়, তবে সেগুলি ব্যবহার করে কাঁপানো প্রতিরোধ করা যেতে পারে। প্রতি 18 ইঞ্চি ফ্রেম বরাবর M6 স্ক্রু ঢালাই। ফিক্সচার বন্ধনী সরাসরি বোল্ট দিয়ে স্ক্রুতে স্থির করা হয়। তারা শীট মেটাল screws থেকে ভাল ক্রমাগত কম্পন প্রতিরোধ করতে পারেন. ঘর্ষণ কারণে পায়ের পাতার মোজাবিশেষ পরিধান আউট থেকে প্রতিরোধ করুন.

পণ্য বৈশিষ্ট্য

মেট্রিক থ্রেড সহ ওয়েল্ড স্ক্রুর বৈশিষ্ট্যটি ঢালাই ফিক্সেশন পদ্ধতির ব্যবহারের মধ্যে রয়েছে। সাধারণ যান্ত্রিক সংযোগের সাথে তুলনা করে, ঢালাই স্ক্রু এবং বেস উপাদানগুলিকে প্রায় একত্রিত করে একটি শক্ত বন্ধন তৈরি করতে পারে। মেট্রিক থ্রেডের নকশা অভ্যন্তরীণ থ্রেডের সাথে বাদাম বা উপাদানগুলির সাথে সুবিধাজনকভাবে মিলিত হতে পারে, ভবিষ্যতে অন্যান্য অংশগুলির ইনস্টলেশনের সুবিধার্থে। অধিকন্তু, থ্রেডগুলির মাত্রিক নির্ভুলতা মেট্রিক মানগুলির সাথে সঙ্গতিপূর্ণ, এটিকে অত্যন্ত বহুমুখী করে তোলে।
