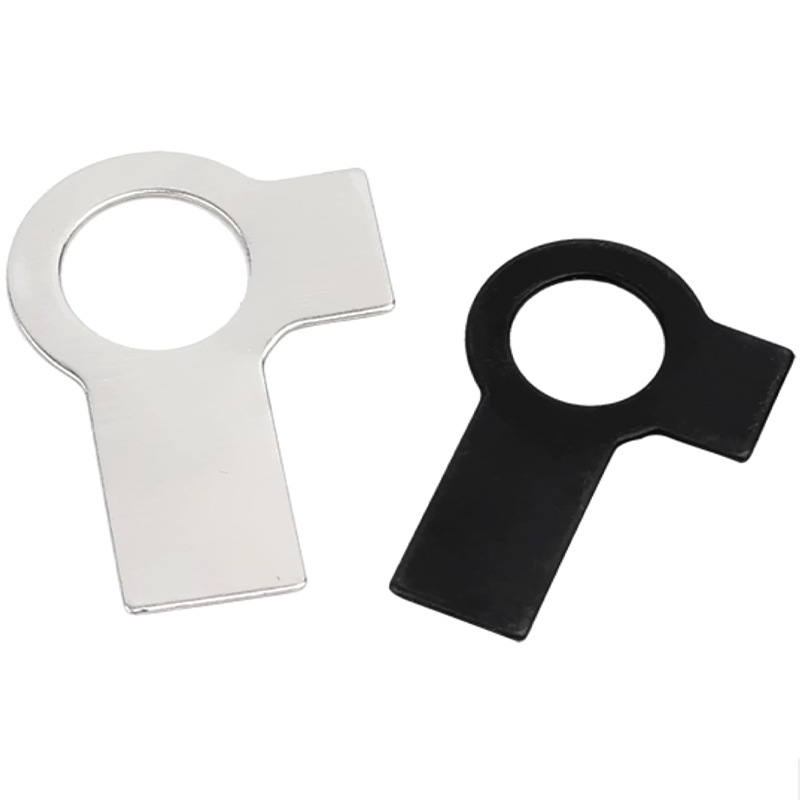

লম্বা এবং ছোট ট্যাব সহ ট্যাব ওয়াশার

Xiaoguo® ফ্যাক্টরি দ্বারা উত্পাদিত লম্বা এবং ছোট ট্যাব সহ ট্যাব ওয়াশারগুলি ঘর্ষণ দ্বারা নয় বরং যান্ত্রিকভাবে লক করা হয়। যান্ত্রিক লকিং মৌলিকভাবে ঘূর্ণন প্রতিরোধ করে এবং লকিং প্রভাব খুব সুস্পষ্ট।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

লম্বা এবং সংক্ষিপ্ত ট্যাব সহ ট্যাব ওয়াশার, যা ডিআইএন 463 মেকানিক্যাল লকিং রিং মেনে চলে, এটি একটি একক-পিস, সম্পূর্ণরূপে যান্ত্রিক লকিং অ্যান্টি-লুজিং রিং। এটি একটি একক ডাই-কাস্টিং প্রক্রিয়ার মাধ্যমে গঠিত হয়, এতে একটি লম্বা কানের টুকরো এবং একটি ছোট কানের টুকরো থাকে, দুটি কানের টুকরা প্রায় 90° কোণ গঠন করে। এটি হেক্সাগোনাল বোল্ট/বাদামের জন্য ব্যবহৃত হয়, একটি লম্বা এবং একটি ছোট কানের টুকরো বাঁকানোর মাধ্যমে অ্যান্টি-লুজিং অর্জন করে এবং উচ্চ-কম্পন, গতিশীল লোড এবং তাপীয় প্রসারণ এবং সংকোচনের অবস্থার জন্য উপযুক্ত। এই কাঠামোটি নির্ভরযোগ্য যান্ত্রিক লকিং অর্জন করে বাদাম বা বোল্টের আপেক্ষিক ঘূর্ণনকে সম্পূর্ণরূপে প্রতিরোধ করতে পারে।

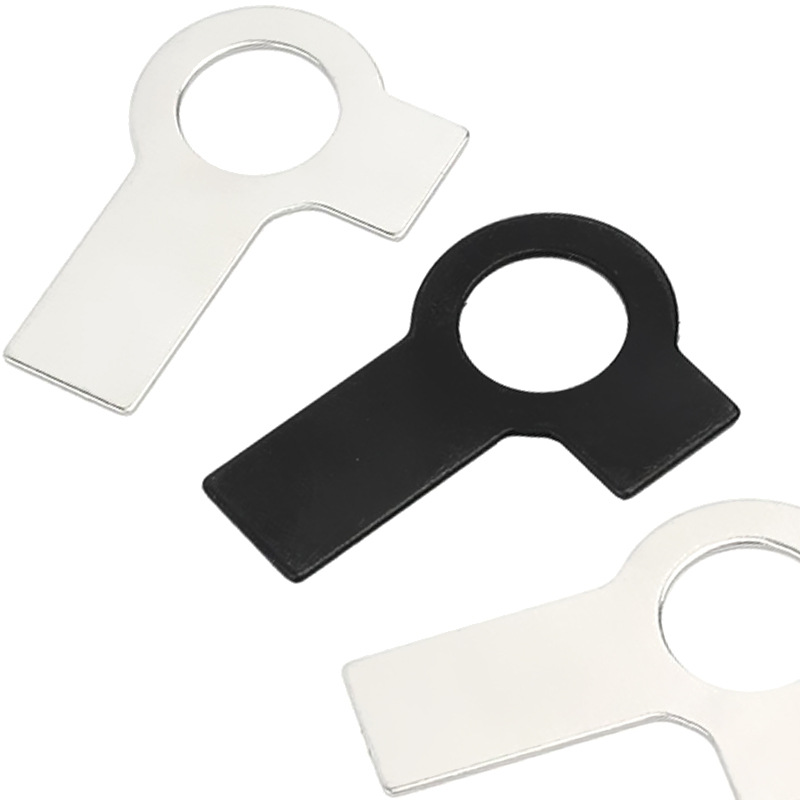

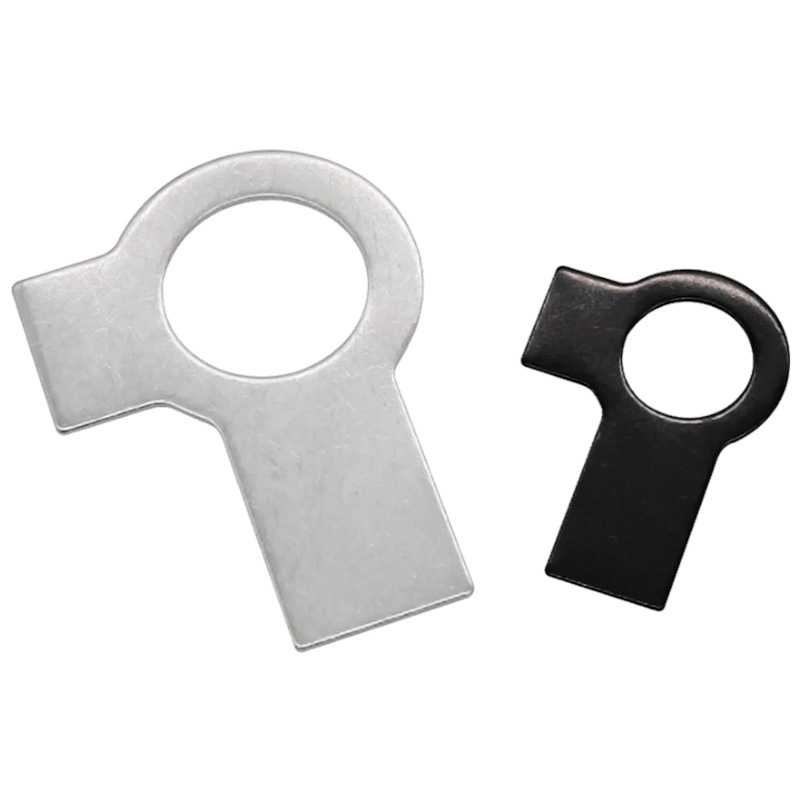

< style="text-align:center;"> Tab Washers With Long And Short Tab

কাঠামোগত বৈশিষ্ট্য

লম্বা এবং ছোট ট্যাব সহ ট্যাব ওয়াশারগুলির কাঠামোগত বৈশিষ্ট্যগুলি নিম্নরূপ:

(1) ইন্টিগ্রেটেড স্ট্যাম্পিং ছাঁচনির্মাণ

দীর্ঘ এবং সংক্ষিপ্ত ট্যাব সহ সম্পূর্ণ ট্যাব ওয়াশারগুলি কোল্ড স্ট্যাম্পিং প্রক্রিয়ার মাধ্যমে একটি একক ধাতু থেকে তৈরি করা হয়। কোন ঢালাই বা অতিরিক্ত উপাদান নেই, যার ফলে একটি সাধারণ গঠন, উচ্চ শক্তি এবং কম খরচ হয়।

(2) ডাবল-কানের নকশা (একটি লম্বা এবং একটি ছোট)

লম্বা এবং সংক্ষিপ্ত ট্যাব সহ ট্যাব ওয়াশারের মূল অংশটি বৃত্তাকার এবং দুটি কানের টুকরো বাইরের প্রান্ত বরাবর বাইরের দিকে প্রসারিত হয়:

ছোট ট্যাব: দৈর্ঘ্যে ছোট

লম্বা ট্যাব: লম্বায় লম্বা

দুটি কানের টুকরো একে অপরের সাথে প্রায় 90 ডিগ্রি কোণ তৈরি করে।

(3) কানের টুকরোটির মূলে একটি স্ট্রেস রিলিজ গঠন রয়েছে।

কানের টুকরো এবং বৃত্তাকার শরীরের মধ্যে সংযোগ বিন্দুতে, গোলাকার কোণ বা সামান্য প্রস্থের সংকোচনগুলি নমনের সময় চাপের ঘনত্ব কমাতে এবং কানের টুকরোটিকে ভাঙতে বাধা দেওয়ার জন্য ডিজাইন করা হয়েছে।

(4) নলাকার শরীর

শরীরের পুরুত্ব সমান। শরীরে কোন দাঁত বা বাঁকানো পৃষ্ঠ নেই এবং পৃষ্ঠটি সাধারণত মসৃণ হয়।

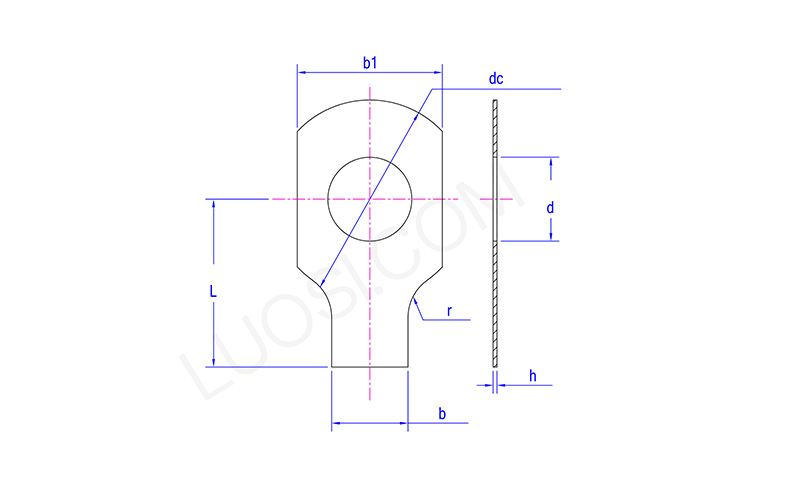

< style="text-align:center;"> Tab Washers With Long And Short Tab

সোম	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d সর্বোচ্চ	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d মিনিট	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
ডিসি সর্বোচ্চ	10	14	17	19	22	26	32	32	40	45	45
dc মিনিট	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L মিন	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
এল সর্বোচ্চ	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
