লম্বা ট্যাব এবং উইংস সহ ট্যাব ওয়াশার

Xiaoguo® ফ্যাক্টরি দ্বারা উত্পাদিত লং ট্যাব এবং উইংস সহ ট্যাব ওয়াশারগুলির অ্যান্টি-লুজিং ফাংশনের ক্ষেত্রে অত্যন্ত উচ্চ নির্ভরযোগ্যতা রয়েছে। এমনকি ক্রমাগত কম্পন এবং প্রভাব অবস্থার অধীনে, তারা একটি ভাল লকিং অবস্থা বজায় রাখতে পারে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

লং ট্যাব এবং উইংস সহ ট্যাব ওয়াশারের কাজের নীতিটি ঘর্ষণ বা স্থিতিস্থাপকতার পরিবর্তে বিশুদ্ধ যান্ত্রিক লকিংয়ের উপর ভিত্তি করে। মূল প্রক্রিয়াটি হল দুটি কানের টুকরো বাঁকানো, যার ফলে বাদাম (বা বোল্টের মাথা) ওয়ার্কপিসের সাপেক্ষে ঘোরানো থেকে শারীরিকভাবে বাধা দেয়।

【1】নির্দিষ্ট কাজপ্রক্রিয়া

（1） কান ট্যাব সংরক্ষিত সহ সাধারণ ইনস্টলেশন

বোল্টে লম্বা ট্যাব এবং উইংস সহ ট্যাব ওয়াশারগুলি রাখুন, তারপর বাদামটি শক্ত করুন। এই মুহুর্তে, উভয় কানের ট্যাব সোজা থাকে এবং বাঁকানো হয় না।

(2) ছোট কান বাঁকুন এবং বাদাম লক করুন

ছোট কানগুলিকে উপরের দিকে বাঁকানোর জন্য প্লায়ার ব্যবহার করুন, যাতে সেগুলি বাদামের একপাশে শক্তভাবে লেগে থাকে। ছোট কানগুলিকে বাদামের সমতলের বিরুদ্ধে বিশ্রাম দেওয়া উচিত যাতে এটি ঘোরানো না হয়।

（3） লম্বা কান বাঁকুন এবং লম্বা ট্যাব এবং উইংস সহ ট্যাব ওয়াশারগুলি ঠিক করুন

লম্বা কানগুলিকে নীচের দিকে বা পাশে বাঁকুন, যাতে তারা ওয়ার্কপিসের প্রান্তটি আঁকড়ে ধরতে পারে, ওয়ার্কপিসের স্লট গর্তে ঢোকাতে পারে বা নির্দিষ্ট প্রোট্রুশনের বিরুদ্ধে বিশ্রাম নিতে পারে।

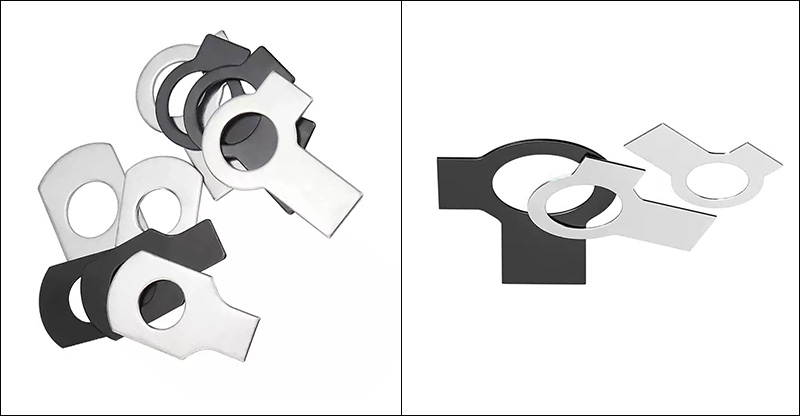

Tab Washers With Long Tab And Wings

【2】চূড়ান্ত প্রভাব নির্ধারণ

লম্বা কান ওয়াশারটিকে ওয়ার্কপিসের উপর স্থির করে, নিশ্চিত করে যে ওয়াশারটি ঘোরাতে পারে না।

ছোট কান বাদাম এবং ধোয়ারকে একসাথে আটকে রাখে এবং বাদামটিও ঘুরতে পারে না।

যেহেতু ওয়াশার এবং নাটের মধ্যে কোনো আপেক্ষিক গতি ঘটতে পারে না, তাই বোল্ট সংযোগটি সম্পূর্ণভাবে লক করা হয়।

【3】ঘর্ষণ-ভিত্তিক অ্যান্টি-লুজিং মেকানিজম থেকে পার্থক্য

ঘর্ষণ লক: এটি প্রতিরোধ তৈরি করে ঘূর্ণন রোধ করে। কম্পন এই প্রতিরোধকে কাটিয়ে উঠতে পারে এবং শিথিল হতে পারে।

লম্বা ট্যাব এবং উইংস সহ ট্যাব ওয়াশার: সরাসরি শারীরিক হস্তক্ষেপের মাধ্যমে, যতক্ষণ না কানের টুকরো বাঁকানো বা ক্ষতিগ্রস্থ না হয়, বাদামটি একেবারে ঘুরবে না। এই লকিং প্রক্রিয়াটি কম্পন, তৈলাক্তকরণ বা তাপমাত্রা পরিবর্তন দ্বারা প্রভাবিত হয় না।

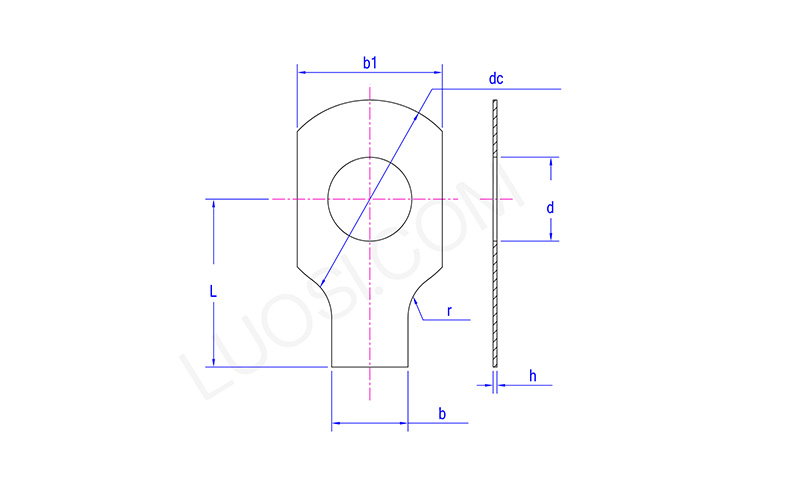

Tab Washers With Long Tab And Wings

সোম	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d সর্বোচ্চ	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d মিনিট	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
ডিসি সর্বোচ্চ	10	14	17	19	22	26	32	32	40	45	45
dc মিনিট	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L মিন	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
এল সর্বোচ্চ	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
