6 প্রজেকশন হেক্স ওয়েল্ড নাট ফ্ল্যাঞ্জ সহ

চীন সরবরাহকারী এবং প্রস্তুতকারক Xiaoguo® 6 প্রজেকশন হেক্স ওয়েল্ড নাট ফ্ল্যাঞ্জ সহ সুনির্দিষ্ট ঠান্ডা শিরোনাম প্রক্রিয়ার মাধ্যমে উত্পাদিত হয়, অভিন্ন ঢালাই পয়েন্ট এবং এমনকি ঢালাইয়ের গুণমান নিশ্চিত করে। কারখানাটির উচ্চ উত্পাদন দক্ষতা রয়েছে এবং পণ্যের যোগ্যতার হার 99.8% এর মতো উচ্চ, যা গ্রাহকদের বড় আকারের ক্রয়ের চাহিদা মেটাতে পারে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

ফ্ল্যাঞ্জ সহ 6 প্রজেকশন হেক্স ওয়েল্ড নাট কীভাবে ব্যবহার করবেন?

ফ্ল্যাঞ্জ সহ 6 প্রজেকশন হেক্স ওয়েল্ড নাটের সঠিক ব্যবহার তিনটি ধাপ জড়িত: প্রাক-ঢালাই প্রস্তুতি, ঢালাই অপারেশন, এবং ঢালাই পরবর্তী পরিদর্শন এবং বোল্ট সমাবেশ।

【1】প্রাক-ঢালাই প্রস্তুতি

（1） বাদামের স্পেসিফিকেশন নিশ্চিত করুন

থ্রেড স্পেসিফিকেশন, কর্মক্ষমতা গ্রেড, এবং পৃষ্ঠ চিকিত্সা নকশা সঙ্গে সামঞ্জস্যপূর্ণ কিনা পরীক্ষা করুন. ভুল স্পেসিফিকেশন ব্যবহার করার ফলে বোল্টগুলি সঠিকভাবে ফিটিং হবে না বা অপর্যাপ্ত ঢালাই শক্তি।

(2) বেস উপাদান পরিদর্শন

ভিত্তি উপাদান একটি ঢালাইযোগ্য ধাতু হওয়া উচিত (যেমন কম-কার্বন ইস্পাত, গ্যালভানাইজড স্টিল, স্টেইনলেস স্টিল ইত্যাদি), বাদামের জন্য প্রস্তাবিত পরিসরের মধ্যে বেধ সহ (সাধারণত 0.8 থেকে 3.0 মিমি)

6 Projection Hex Weld Nut with Flange

【2】ওয়েল্ডিং অপারেশন

(1) ম্যানুয়াল ঢালাই (একক টুকরা বা ছোট ব্যাচের জন্য)

নীচের ইলেক্ট্রোড পজিশনিং পিনে ফ্ল্যাঞ্জ সহ 6 প্রজেকশন হেক্স ওয়েল্ড নাট রাখুন, ফ্ল্যাঞ্জের পৃষ্ঠটি নীচের দিকে এবং ওয়ার্কপিসের সংস্পর্শে প্রোট্রুশনগুলি রাখুন।

বাদামের উপর ওয়ার্কপিস (বেস উপাদান) ঢেকে দিন, যাতে বাদামের প্রোট্রুশনগুলি ওয়ার্কপিসের সাথে ঘনিষ্ঠ সংস্পর্শে আসে।

ওয়েল্ডিং মেশিনটি শুরু করুন, উপরের ইলেক্ট্রোডটি কম করুন, চাপ প্রয়োগ করুন এবং পাওয়ার চালু করুন।

অল্প সময়ের জন্য চাপ বজায় রাখুন (চাপ ধরে রাখা), যার ফলে গলিত কোর শক্ত হয়।

ইলেক্ট্রোড তুলুন এবং ওয়ার্কপিসটি সরান।

（2） স্বয়ংক্রিয় ঢালাই (বড় ব্যাচ)

স্বয়ংক্রিয় খাওয়ানোর জন্য একটি কম্পনকারী টেবিল ব্যবহার করে, বাদামগুলি নিম্ন ইলেক্ট্রোড পজিশনিং চেম্বারে পাঠানো হয়।

রোবট বা কনভেয়র বেল্ট ওয়ার্কপিসগুলিকে ওয়েল্ডিং স্টেশনে নিয়ে যায়।

ঢালাই প্রক্রিয়া PLC দ্বারা নিয়ন্ত্রিত হয় এবং পরামিতিগুলি বাস্তব সময়ে নিরীক্ষণ করা হয়।

ঢালাই পরে স্বয়ংক্রিয় স্রাব.

6 Projection Hex Weld Nut with Flange

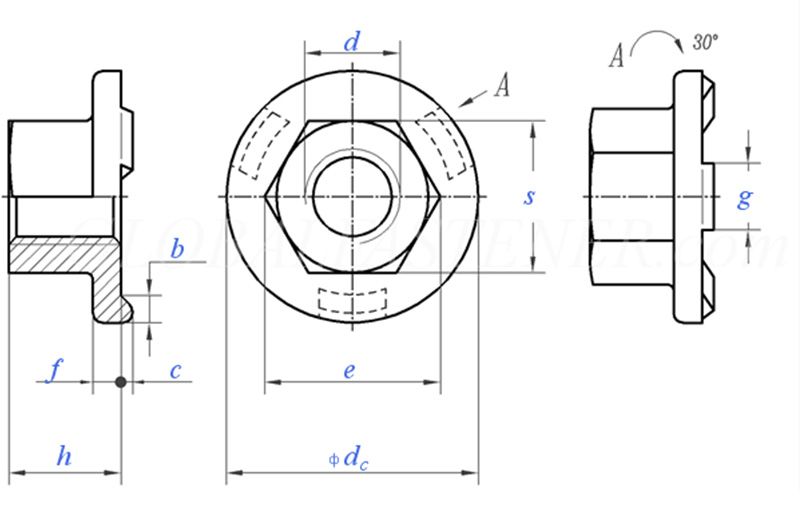

থ্রেড আকার			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	মোটা থ্রেড পিচ		0.8	1	1.25	1.5	1.75	2	2
P	ফাইন থ্রেড পিচ		/	/	/	/	15	1.5	1.5
C	নামমাত্র আকার	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
ডিসি	সর্বোচ্চ		15.5	18.5	22.5	26.5	30.5	33.5	36.5
ডিসি	মিনিট		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	মিনিট		8.2	10.6	13.6	16.9	19.4	22.4	25
e	সর্বোচ্চ		8.5	10.9	14	17.5	20	23	26
f	নামমাত্র আকার	±0.25	1.7	2	2.5	3	3	4	4
g	নামমাত্র আকার	±0.1	4	5	6	7	8	8	8
m	মিনিট		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	সর্বোচ্চ		5	7	10	13	15	17	19.5
S	সর্বোচ্চ		8	10	13	16	18	21	24
S	মিনিট		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	সর্বোচ্চ = নামমাত্র আকার		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	মিনিট		2	2.5	2.5	2.75	3	3.25	3.5
প্রতি 1000 ইউনিট এসকেজি			/	5.7	12.2	21.8	29.4	45.8	/

【3】পোস্ট-ঢালাই পরিদর্শন

(1) চেহারা: চাক্ষুষ পরিদর্শন দ্বারা, বাদামটি কাত করা হয়নি এবং ফ্ল্যাঞ্জটি ওয়ার্কপিসের সাথে শক্তভাবে সংযুক্ত রয়েছে তা পরীক্ষা করুন।

(2) থ্রেড গেজ: পরীক্ষা করার জন্য একটি থ্রেড গেজ ব্যবহার করুন, থ্রেড গেজটি মসৃণভাবে পাস হয় এবং স্টপ গেজ স্টপ হয়ে যায়।

（3） ঘূর্ণন সঁচারক বল পরীক্ষা: ঘূর্ণন সঁচারক বল রেঞ্চ ব্যবহার করে ঢালাই করা বাদামে টর্ক প্রয়োগ করুন। বাদাম ঘোরে না, এবং জোড় বিন্দু ছিঁড়ে না।

【4】ফাস্টেনার সমাবেশ

ফ্ল্যাঞ্জ সহ 6 প্রজেকশন হেক্স ওয়েল্ড নাট স্থির হওয়ার পরে, সেগুলি বোল্টগুলি ইনস্টল করার জন্য ব্যবহার করা যেতে পারে।

（1） থ্রেড সারিবদ্ধকরণ: প্রথমে, 2 থেকে 3 টার্নে বোল্ট স্ক্রু করতে আপনার হাত ব্যবহার করুন। একবার এটি মসৃণ হওয়ার বিষয়টি নিশ্চিত হয়ে গেলে, তারপর একটি টুল ব্যবহার করুন।

(2) ঘূর্ণন সঁচারক বল: একটি টর্ক রেঞ্চ ব্যবহার করুন এবং স্পেসিফিকেশন অনুযায়ী ঘূর্ণন সঁচারক বল নিয়ন্ত্রণ করুন.

（3） বিচ্ছিন্ন করা: এটি একটি নিয়মিত রেঞ্চ ব্যবহার করে সহজেই বিচ্ছিন্ন করা যায়।
