হেক্সাগন ফ্ল্যাঞ্জ ওয়েল্ড বাদাম

চীন প্রস্তুতকারক Xiaoguo® হেক্সাগন ফ্ল্যাঞ্জ ওয়েল্ড নাট সুনির্দিষ্ট প্রক্রিয়াকরণ সহ গ্রেড 10.9 এর উচ্চ-মানের অ্যালয় স্টিল দিয়ে তৈরি। এর প্রসার্য শক্তি 1000 MPa ছাড়িয়ে গেছে। ঢালাই পয়েন্ট স্থিতিশীল, লোড বহন ক্ষমতা উচ্চ, এবং একটি পরীক্ষার রিপোর্ট প্রাপ্ত করা যেতে পারে.

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

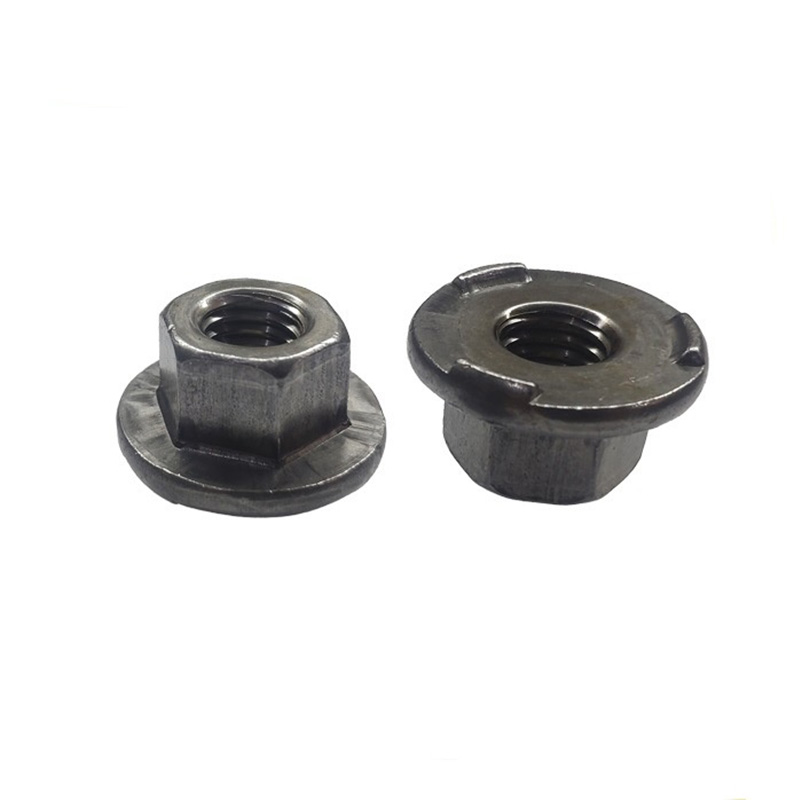

হেক্সাগন ফ্ল্যাঞ্জ ওয়েল্ড নাট হল একটি বিশেষ ফাস্টেনার যার নীচে একটি বৃত্তাকার ফ্ল্যাঞ্জ এবং উপরে একটি ষড়ভুজ আকৃতি রয়েছে। ফ্ল্যাঞ্জের নীচের পৃষ্ঠে সাধারণত তিনটি ঢালাই প্রোট্রুশন থাকে (বা বলা হয় বস)। এই বাদামটি প্রোট্রুশন গলানোর পরে প্রতিরোধ ঢালাই (বস ওয়েল্ডিং) এর মাধ্যমে ধাতব শীটে দৃঢ়ভাবে ঢালাই করা হয়, এইভাবে একটি স্থায়ী থ্রেডযুক্ত সংযোগ অর্জন করে।

সাধারণ ওয়েল্ডিং বাদামের সাথে তুলনা করে, হেক্সাগন ফ্ল্যাঞ্জ ওয়েল্ড নাট একটি ফ্ল্যাঞ্জ পৃষ্ঠকে অন্তর্ভুক্ত করে, যা চাপ বিতরণ করতে এবং পাতলা শীটের উপাদানগুলিকে চূর্ণ হওয়া থেকে রক্ষা করতে ফ্ল্যাট ওয়াশারকে প্রতিস্থাপন করতে পারে। একই সময়ে, হেক্সাগোনাল হেড ডিজাইন বোল্ট সমাবেশের জন্য স্ট্যান্ডার্ড রেঞ্চ বা সকেট ব্যবহার করা সুবিধাজনক করে তোলে। এই পণ্যটি ব্যাপকভাবে স্বয়ংচালিত সংস্থা, হোম অ্যাপ্লায়েন্স শেল, বৈদ্যুতিক ক্যাবিনেট এবং যান্ত্রিক সরঞ্জামগুলির মতো পাতলা শীট মেটাল কাঠামোর থ্রেডযুক্ত সংযোগের পরিস্থিতিতে ব্যবহৃত হয়।

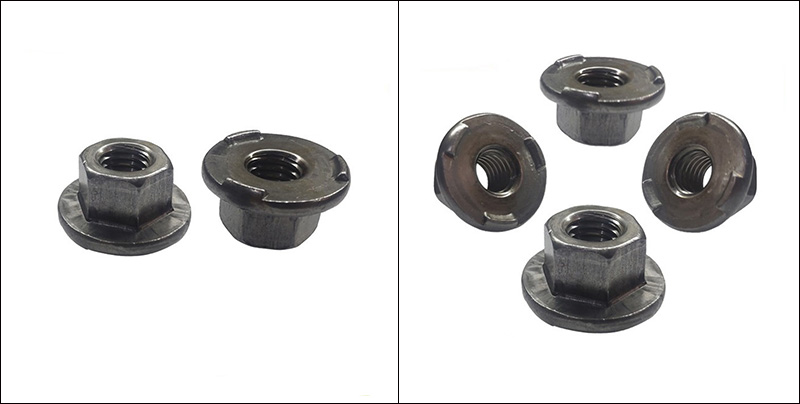

Hexagon Flange Weld Nuts

মূল কাঠামোগত বৈশিষ্ট্য

হেক্সাগন ফ্ল্যাঞ্জ ওয়েল্ড বাদামের কাঠামোগত নকশা তিনটি মূল লক্ষ্যকে কেন্দ্র করে: "নির্ভরযোগ্য ঢালাই, সুনির্দিষ্ট অবস্থান এবং সুবিধাজনক সমাবেশ"। মূল কাঠামোগত বৈশিষ্ট্যগুলি নিম্নরূপ সংক্ষিপ্ত করা যেতে পারে:

(1) হেক্স হেড

আকৃতি: নিয়মিত ষড়ভুজ। বিপরীত বাহুর মাত্রা ISO/DIN মান সহনশীলতা মেনে চলে।

ফাংশন: বিশেষ সরঞ্জামের প্রয়োজন ছাড়াই এটি একটি ওপেন-এন্ড রেঞ্চ বা একটি সকেট ব্যবহার করে সহজেই শক্ত করা যেতে পারে।

সুবিধা: সাধারণ ষড়ভুজাকার বাদামের সাথে সামঞ্জস্যপূর্ণ, সাইটে সমাবেশ এবং রক্ষণাবেক্ষণের সুবিধা।

（2） ফ্ল্যাঞ্জ বেস

আকৃতি: বর্ধিত ফ্ল্যাঞ্জ পৃষ্ঠ

ফাংশন: ওয়ার্কপিসের সাথে যোগাযোগের এলাকা বৃদ্ধি করুন, চাপ বিতরণ করুন এবং পাতলা শীট উপাদানটিকে বিকৃত হতে বাধা দিন।

ফ্ল্যাট ওয়াশারগুলি প্রতিস্থাপন করুন এবং উপাদানগুলির সংখ্যা এবং সমাবেশ পদক্ষেপগুলি হ্রাস করুন।

সুবিধা: সংযোগের নির্ভরযোগ্যতা বাড়ায় এবং সামগ্রিক খরচ কমায়।

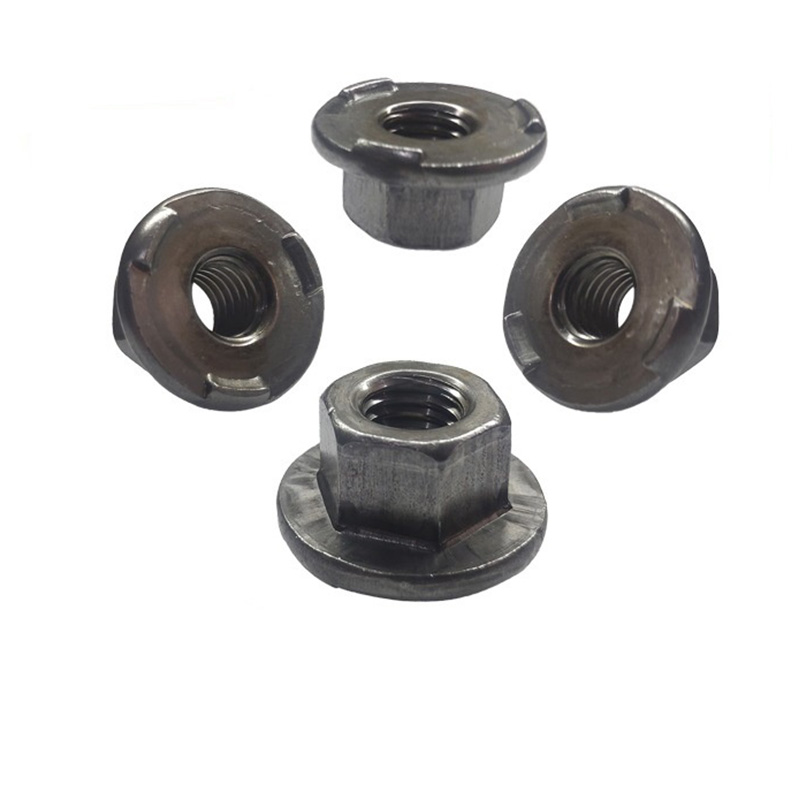

（3） ঝালাই প্রজেকশন

এটি হল সবচেয়ে গুরুত্বপূর্ণ বৈশিষ্ট্য যা হেক্সাগন ফ্ল্যাঞ্জ ওয়েল্ড নাটকে সাধারণ ফ্ল্যাঞ্জ নাট থেকে আলাদা করে।

বৈশিষ্ট্য	বর্ণনা
পরিমাণ	স্ট্যান্ডার্ড ডিজাইনে 3 টুকরা থাকে, ফ্ল্যাঞ্জের নীচের পৃষ্ঠ বরাবর 120° এ সমানভাবে বিতরণ করা হয়।
আকৃতি	ধারালো প্রান্ত ছাড়া মসৃণ এবং গোলাকার শীর্ষ সহ গোলাকার বা শঙ্কু-শীর্ষ।
উচ্চতা	0.5 - 0.8 মিমি (বেস উপাদানের বেধ অনুযায়ী সামঞ্জস্যযোগ্য)
ফাংশন	① প্রতিরোধ ঢালাইয়ের সময়, প্রোট্রুশনগুলি প্রথমে গলে যায়, একটি স্থিতিশীল গলিত কোর গঠন করে; ② ঢালাই স্থানান্তর প্রতিরোধ করতে তিন-বিন্দু স্বয়ংক্রিয় কেন্দ্রীকরণ অর্জন করা হয়; ③ যখন ঢালাইয়ের প্রক্রিয়ায় না থাকে, তখন ওয়ার্কপিসটি অস্থায়ীভাবে জায়গায় রাখা যেতে পারে, স্বয়ংক্রিয় উত্পাদন লাইনের অবস্থানের সুবিধার্থে।
সুবিধা	ঢালাই অনুপ্রবেশ অভিন্ন, অবস্থান নির্ভুলতা উচ্চ, এবং এটি রোবটাইজড স্বয়ংক্রিয় ঢালাইয়ের জন্য উপযুক্ত।

Hexagon Flange Weld Nuts

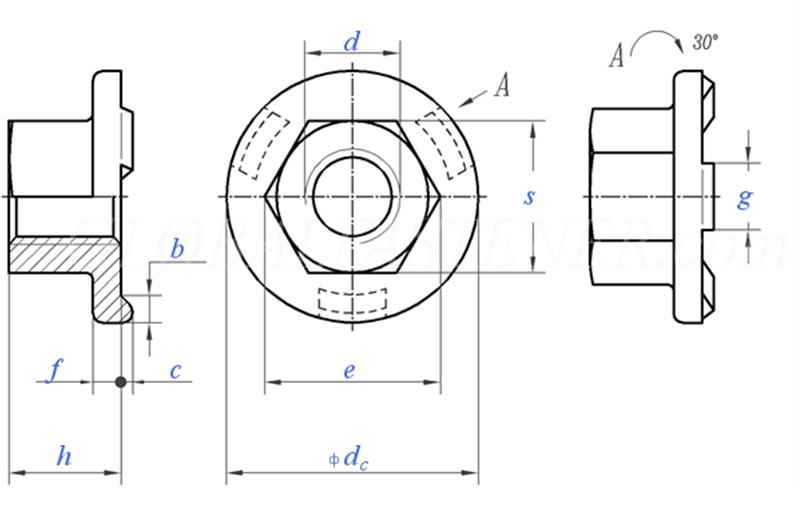

থ্রেড আকার			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	মোটা থ্রেড পিচ		0.8	1	1.25	1.5	1.75	2	2
P	ফাইন থ্রেড পিচ		/	/	/	/	15	1.5	1.5
C	নামমাত্র আকার	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
ডিসি	সর্বোচ্চ		15.5	18.5	22.5	26.5	30.5	33.5	36.5
ডিসি	মিনিট		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	মিনিট		8.2	10.6	13.6	16.9	19.4	22.4	25
e	সর্বোচ্চ		8.5	10.9	14	17.5	20	23	26
f	নামমাত্র আকার	±0.25	1.7	2	2.5	3	3	4	4
g	নামমাত্র আকার	±0.1	4	5	6	7	8	8	8
m	মিনিট		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	সর্বোচ্চ		5	7	10	13	15	17	19.5
S	সর্বোচ্চ		8	10	13	16	18	21	24
S	মিনিট		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	সর্বোচ্চ = নামমাত্র আকার		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	মিনিট		2	2.5	2.5	2.75	3	3.25	3.5
প্রতি 1000 ইউনিট এসকেজি			/	5.7	12.2	21.8	29.4	45.8	/
