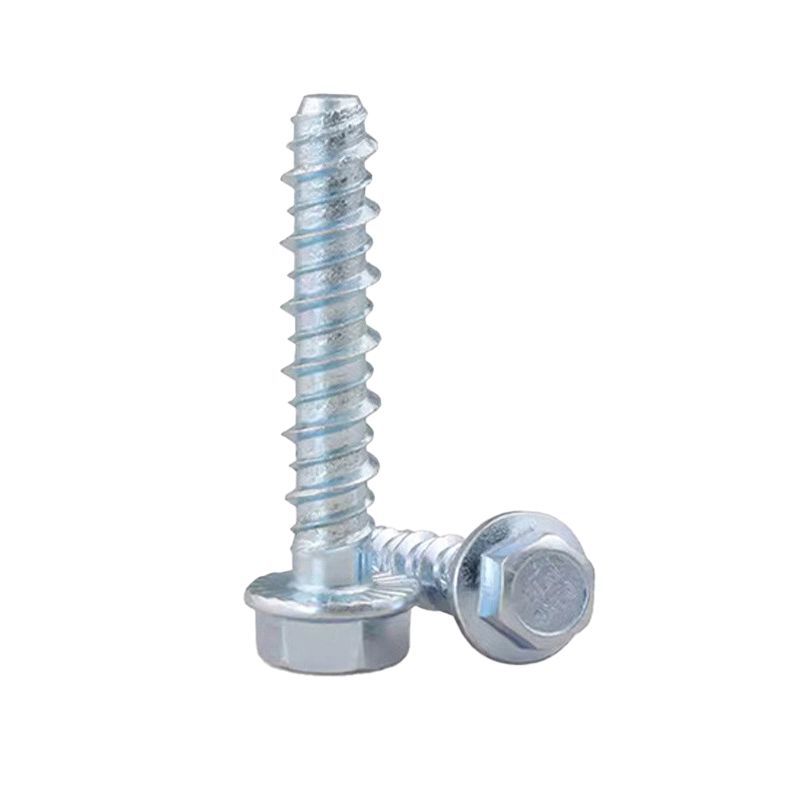

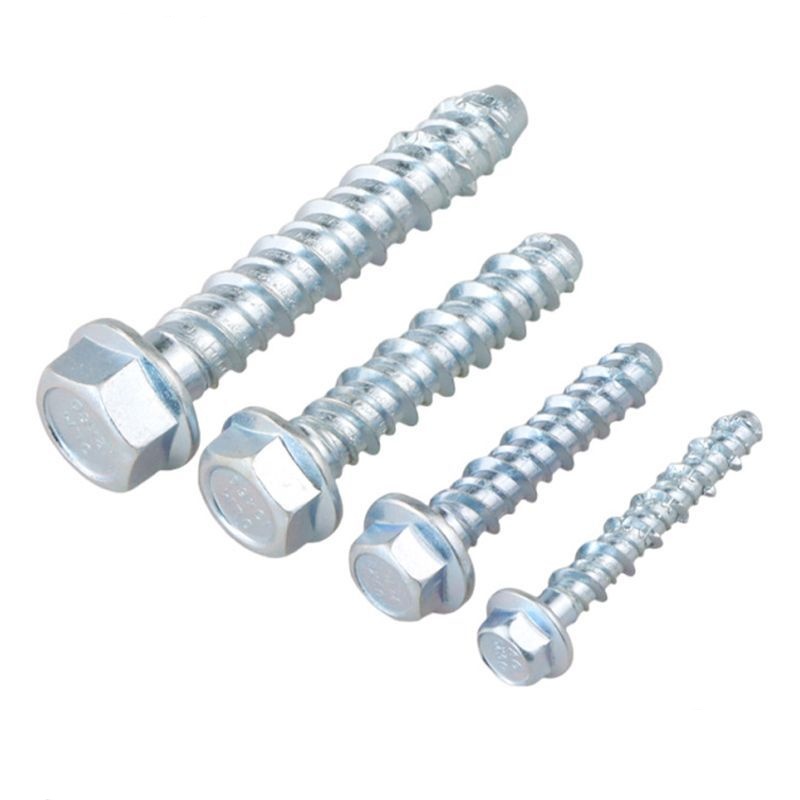

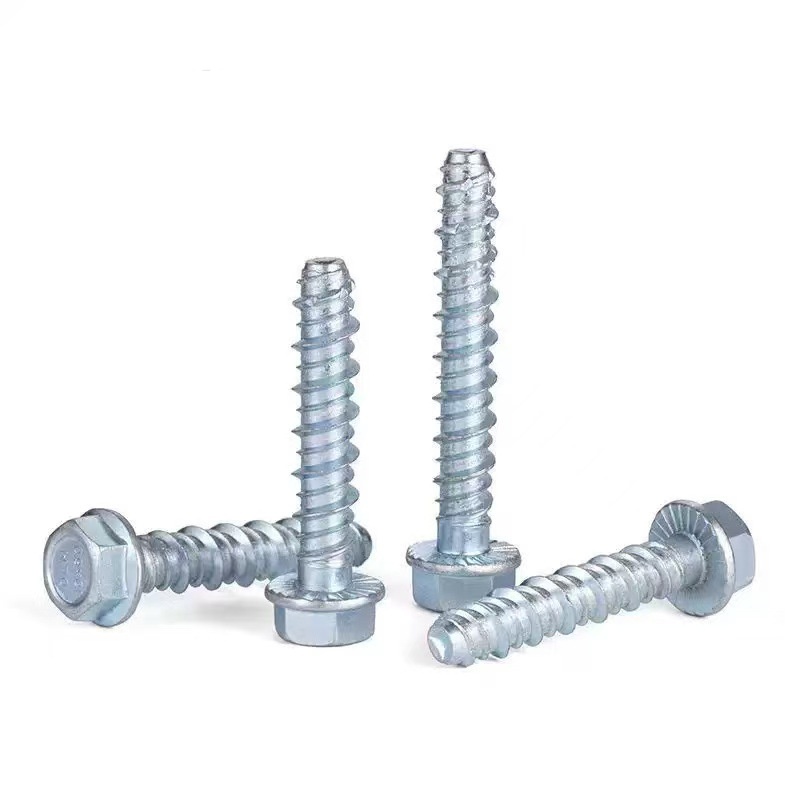

হেক্স ফ্ল্যাঞ্জ হেড সেল্ফ ট্যাপিং কংক্রিট অ্যাঙ্কর বোল্ট

সম্প্রতি সরবরাহকারী Xiaoguo®-এর সবচেয়ে জনপ্রিয় পণ্য - Hex Flange Head Self Tapping Concrete Anchor Bolt.M6 থেকে M16, প্রি-ট্যাপিং ছাড়াই কংক্রিটে কাটা শক্ত থ্রেড। ফ্ল্যাঞ্জ হেড ওয়াশারকে বাঁচায় এবং ঢিলা প্রতিরোধ করে। কোন সম্প্রসারণ চাপ নেই, তাই আপনি এটি প্রান্তের কাছাকাছি রাখতে পারেন। দ্রুত শিপিং জন্য স্টক.

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

নিম্নলিখিতগুলি সরবরাহকারী Xiaoguo® থেকে হেক্স ফ্ল্যাঞ্জ হেড সেল্ফ-ট্যাপিং কংক্রিট অ্যাঙ্কর বোল্টের মূল শারীরিক পরামিতিগুলি রয়েছে, যা M6 থেকে M16 পর্যন্ত সাধারণ বৈশিষ্ট্যগুলির জন্য প্রযোজ্য৷

（1） নামমাত্র ব্যাস এবং দৈর্ঘ্য পরিসীমা

নামমাত্র ব্যাস (d)	সাধারণ দৈর্ঘ্য (L)	কার্যকর থ্রেড দৈর্ঘ্য	মাথার উচ্চতা	ফ্ল্যাঞ্জ ব্যাস
M6	40,50,60,70,80,100 মিমি	≈L-10 মিমি	4.5-5.0 মিমি	12-13 মিমি
M8	50,60,70,80,90,100,120,150 মিমি	≈L-12 মিমি	5.5-6.0 মিমি	16-17 মিমি
M10	60,75,80,90,100,120,150 মিমি	≈L-15 মিমি	7.0-7.5 মিমি	19-20 মিমি
M12	80,100,120,150,180,200 মিমি	≈L-18 মিমি	8.5-9.0 মিমি	22-24 মিমি
M16	100,120,150,180,200 মিমি	≈L-22 মিমি	11-12 মিমি	28-30 মিমি

যদি দৈর্ঘ্য 200 মিমি অতিক্রম করে, আমরা এটি কাস্টমাইজ করতে পারি, তবে অ্যাঙ্করিং গভীরতা পুনরায় যাচাই করা দরকার।

(2) উপাদান এবং কঠোরতা

উপাদান	মডেল নম্বর	পৃষ্ঠের কঠোরতা (HRC)	মূল কঠোরতা (HRC)	পৃষ্ঠ চিকিত্সা বিকল্প
কার্বন ইস্পাত	10B21	52-58	32-40	ইলেক্ট্রো-গ্যালভানাইজিং (5–8 μm), হলুদ দস্তা, যান্ত্রিক গ্যালভানাইজিং, ড্যাক্রোমেট আবরণ
স্টেইনলেস স্টীল A2	304	45-50	২৫-৩০	প্রাকৃতিক প্যাসিভেশন, ইলেক্ট্রোলাইটিক পলিশিং
স্টেইনলেস স্টীল A4	316	45-50	২৫-৩০	আসল রঙ প্যাসিভেশন

Hex Flange Head Self Tapping Concrete Anchor Bolt

গঠন দ্বারা আনা সুবিধা

পাইপ প্রসারিত করে নয়, থ্রেডের দ্বারা স্ব-আলোচিত - হেক্স ফ্ল্যাঞ্জ হেড সেল্ফ-ট্যাপিং কংক্রিট অ্যাঙ্কর বোল্টের স্ট্রাকচারাল হাইলাইট৷ অ্যাঙ্কর বোল্ট দেখতে একটি অতি-বড় স্ক্রুর মতো, তবে এটি সাধারণ প্রসারণ বোল্ট থেকে সম্পূর্ণ আলাদা৷

（1） অন্তর্নির্মিত গ্যাসকেট + দাঁত

হেক্স ফ্ল্যাঞ্জ হেড সেল্ফ ট্যাপিং কংক্রিট অ্যাঙ্কর বোল্টের ফ্ল্যাঞ্জটি একটি অবিচ্ছেদ্য গসকেট এবং এটি কখনই বন্ধ হবে না। ফ্ল্যাঞ্জের নীচে, ছোট দাঁতের একটি রিংও রয়েছে। শক্ত হয়ে গেলে, তারা স্টিলের প্লেট বা গ্যাসকেটে প্রবেশ করবে এবং মেশিনের অপারেশন চলাকালীন আলগা হবে না।

（2） সুতোগুলো ছুরির মতো শক্ত।

যে থ্রেডেড অংশটি পৃষ্ঠের শক্ত হয়ে গেছে তা একটি ছেনার মতো শক্ত। এটিকে প্রি-ড্রিল করা গর্তে ঠেলে দিন। থ্রেডের পাশের ব্লেডটি মিলিত অভ্যন্তরীণ থ্রেড তৈরি করতে কংক্রিটকে স্ক্র্যাপ করবে এবং তারপরে এটি নিরাপদে আঁকড়ে ধরবে৷ এটি আলাদা করার জন্য বাইরের দিকে প্রসারিত হয় না৷ পরিবর্তে, এটি থ্রেডের ইন্টারলকিংয়ের উপর নির্ভর করে, তাই এটি কংক্রিট ফাটবে না।

(3) সম্পূর্ণ থ্রেড

ফ্ল্যাঞ্জের নিচ থেকে ডগা পর্যন্ত, এটি সম্পূর্ণভাবে থ্রেডযুক্ত। এটি যত গভীরে স্ক্রু করা হবে, কংক্রিটে কামড়ানো থ্রেডের দৈর্ঘ্য তত বেশি হবে এবং উত্থান প্রতিরোধ ক্ষমতা তত শক্তিশালী হবে।

(4) তীক্ষ্ণ নির্দেশিকা, কোন বিচ্যুতি নেই

শেষে একটি ছোট শঙ্কুযুক্ত টিপ আছে, যা একটি পাইলট ড্রিলের মতো। গর্তে স্থাপন করার পর, সূক্ষ্ম প্রান্তটি গর্তের নীচের দিকে চাপ দেয়, নিশ্চিত করে যে হেক্স ফ্ল্যাঞ্জ হেড সেল্ফ-ট্যাপিং কংক্রিট অ্যাঙ্কর বোল্ট প্রাচীরের পৃষ্ঠের সাথে লম্ব এবং শক্ত করার সময় কাত হবে না।

(5) বারবার ব্যবহারের জন্য সমর্থন

যদি কোন সমস্যা দেখা দেয়, এই অ্যাঙ্কর বল্টটি একটি রেঞ্চ ব্যবহার করে সম্পূর্ণরূপে অপসারণ করা যেতে পারে, পুনরায় অবস্থান করে এবং তারপরে পুনরায় ইনস্টল করা যেতে পারে। এটি এমন পরিস্থিতিতে বিশেষভাবে উপযুক্ত যেখানে বল্টুটিকে একাধিকবার বিচ্ছিন্ন এবং পুনরায় একত্রিত করতে হবে।

Hex Flange Head Self Tapping Concrete Anchor Bolt

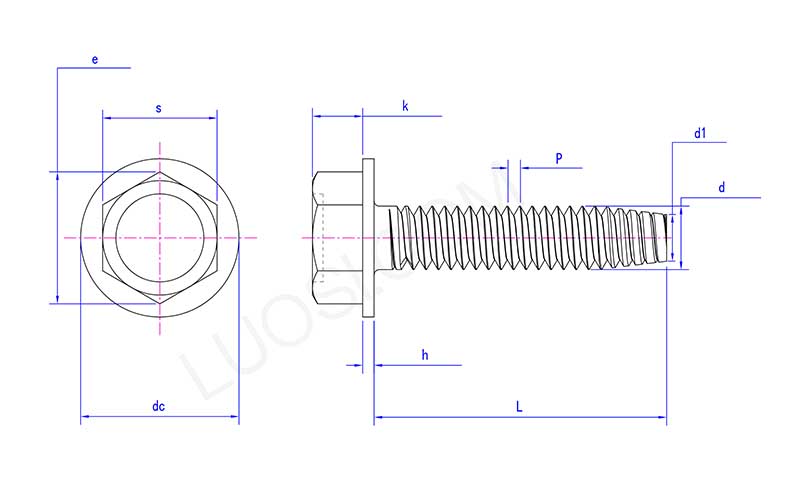

সোম	#2	#3
P	56	48
s সর্বোচ্চ	0.125	0.125
s মিনিট	0.12	0.12
e মিন	0.134	0.134
k সর্বোচ্চ	0.05	0.055
k মিনিট	0.04	0.044
ডিসি সর্বোচ্চ	0.166	0.177
de min	0.154	0.163
h সর্বোচ্চ	0.016	0.016
ঘন্টা মিনিট	0.01	0.01
d সর্বোচ্চ	0.086	0.099
d মিনিট	0.0813	0.0938
d1	0.068	0.078
