হেক্সাগন ফ্ল্যাঞ্জ সেল্ফ ট্যাপিং কংক্রিট অ্যাঙ্কর বোল্ট

Xiaoguo ফ্যাক্টরির রপ্তানি বাণিজ্যে বছরের অভিজ্ঞতা রয়েছে। এই হেক্সাগন ফ্ল্যাঞ্জ সেল্ফ ট্যাপিং কংক্রিট অ্যাঙ্কর বোল্ট M6 থেকে M16 পর্যন্ত মাপ কভার করে। নির্মাণের সময়, থ্রেড ছিঁড়ে যাওয়া এবং বেস উপাদানের ক্ষতি এড়াতে যুক্তিসঙ্গত আঁটসাঁট টর্ক নিয়ন্ত্রণ করতে হবে। কার্বন এবং স্টেইনলেস স্টীল উপকরণ বিভিন্ন তাপমাত্রার অবস্থার সাথে খাপ খায়, একটি নিরাপদ এবং নির্ভরযোগ্য ইনস্টলেশন নিশ্চিত করে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

চীন Xiaoguo® থেকে হেক্সাগন ফ্ল্যাঞ্জ সেল্ফ-ট্যাপিং কংক্রিট অ্যাঙ্কর বোল্টের যান্ত্রিক বৈশিষ্ট্য এবং ইনস্টলেশন প্যারামিটারগুলির একটি ভূমিকা নিচে দেওয়া হল।

1. প্রস্তাবিত ইনস্টলেশন পরামিতি

নামমাত্র ব্যাস	ড্রিল বিটের ব্যাস (মিমি)	তুরপুন গভীরতা (মিমি)	ন্যূনতম স্তর বেধ (মিমি)	ন্যূনতম ছাড়পত্র (মিমি)	ন্যূনতম ব্যবধান (মিমি)	ইনস্টলেশন টর্ক (N·m)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
M16	16.0	115	180	95	130	90-110

Hexagon Flange Self Tapping Concrete Anchor Bolt

ড্রিলিং পদ্ধতি: একটি হার্ড অ্যালয় ড্রিল বিটের সাথে একত্রে একটি হাতুড়ি ড্রিল ব্যবহার করুন।

পরিষ্কারের প্রয়োজনীয়তা: একটি এয়ার পাম্প বা ভ্যাকুয়াম ক্লিনার ব্যবহার করুন অন্তত 4 বার ফুঁ দিতে। গর্তের ভিতরে কোন দৃশ্যমান ধুলো থাকা উচিত নয়।

ইনস্টলেশন টুল: ইমপ্যাক্ট রেঞ্চ বা টর্ক রেঞ্চ, একটি ষড়ভুজ সকেট সহ।

2. ইনস্টলেশন ঘূর্ণন সঁচারক বল এবং আঁটসাঁট প্রয়োজনীয়তা

ইনস্টলেশন ঘূর্ণন সঁচারক বল প্রস্তাবিত সীমার মধ্যে রাখা উচিত। অপর্যাপ্ত টর্ক অপর্যাপ্ত নোঙ্গরিং হতে হবে; অত্যধিক ঘূর্ণন সঁচারক বল থ্রেড স্লিপেজ বা কংক্রিট স্থানীয় ক্ষতি হতে পারে.

ইনস্টলেশনের পরে, ফ্ল্যাঞ্জ হেডের নীচের পৃষ্ঠটি নির্দিষ্ট উপাদানের সাথে ঘনিষ্ঠ যোগাযোগে থাকা উচিত এবং হেক্সাগন ফ্ল্যাঞ্জ স্ব-ট্যাপিং কংক্রিট অ্যাঙ্কর বোল্টটি হাত দিয়ে ঘুরানো উচিত নয়।

3. পরিবেশগত এবং তাপমাত্রার সীমাবদ্ধতা

প্রযোজ্য পরিবেশগত তাপমাত্রা: কার্বন ইস্পাত, ইলেক্ট্রো-গ্যালভানাইজড আবরণ: -40°C থেকে +80°C

স্টেইনলেস স্টীল ≤ 120 ডিগ্রি সেলসিয়াস পর্যন্ত সামান্য উচ্চ তাপমাত্রা সহ্য করতে পারে।

Hexagon Flange Self Tapping Concrete Anchor Bolt

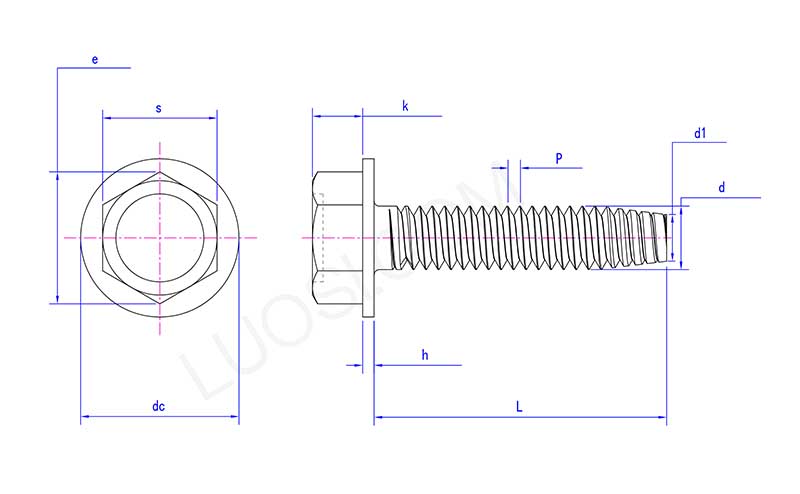

সোম	#2	#3
P	56	48
s সর্বোচ্চ	0.125	0.125
s মিনিট	0.12	0.12
e মিন	0.134	0.134
k সর্বোচ্চ	0.05	0.055
k মিনিট	0.04	0.044
ডিসি সর্বোচ্চ	0.166	0.177
de min	0.154	0.163
h সর্বোচ্চ	0.016	0.016
ঘন্টা মিনিট	0.01	0.01
d সর্বোচ্চ	0.086	0.099
d মিনিট	0.0813	0.0938
d1	0.068	0.078

সাধারণ ত্রুটি এবং সমাধান

হেক্সাগন ফ্ল্যাঞ্জ সেল্ফ-ট্যাপিং কংক্রিট অ্যাঙ্কর বোল্ট ইনস্টল করার সময় 4টি সবচেয়ে সাধারণ ভুল রয়েছে যা সংশ্লিষ্ট সমাধান সহ।

1. ড্রিল বিটের ব্যাস ভুল।

কর্মক্ষমতা: অ্যাঙ্কর বোল্টের চেয়ে ব্যাস 1-2 মিমি বড় একটি ড্রিল বিট ব্যবহার করা হয়েছিল। অ্যাঙ্কর বোল্টটি স্ক্রু করার পরে, এটি আলগা হয়ে যায়।

কারণ: গর্তটি খুব বড়, এবং থ্রেডটি গর্তের অভ্যন্তরীণ প্রাচীর পর্যন্ত পৌঁছাতে পারে না, ফলস্বরূপ কোন কার্যকর ব্যস্ততা নেই।

সঠিক পদ্ধতি: অ্যাঙ্কর বল্টের মতো একই নামমাত্র ব্যাস সহ একটি ড্রিল বিট ব্যবহার করুন।

2. অপর্যাপ্ত গর্ত পরিষ্কার বা অসম্পূর্ণ গর্ত পরিষ্কার

পারফরম্যান্স: প্রবেশ করার সময় প্রতিরোধের ব্যাপক পরিবর্তন হয়।

কারণ: ধূলিকণা গর্তের ভিতরে জমে, থ্রেডটিকে জড়িত হতে বাধা দেয়।

সঠিক পদ্ধতি: ড্রিলিং করার পরে, প্রস্ফুটিত বাতাস স্পষ্ট ধুলোমুক্ত না হওয়া পর্যন্ত কমপক্ষে 4 বার বাতাসে ফুঁ দিন। বিকল্পভাবে, আপনি একটি ভ্যাকুয়াম ক্লিনার ব্যবহার করতে পারেন।

3. তুরপুন গভীরতা অপর্যাপ্ত.

কর্মক্ষমতা: নোঙ্গর বল্টু সম্পূর্ণরূপে আঁটসাঁট করা হয়েছে, কিন্তু ফ্ল্যাঞ্জ এখনও নির্দিষ্ট উপাদানের সংস্পর্শে আসেনি।

কারণ: অপর্যাপ্ত গর্ত গভীরতা।

সঠিক পদ্ধতি: গর্তের গভীরতা অ্যাঙ্কর বোল্টের কার্যকরী এম্বেডমেন্ট গভীরতার চেয়ে 5-10 মিমি বেশি হওয়া উচিত।

4. কাত যখন tightening

পারফরম্যান্স: হেক্সাগন ফ্ল্যাঞ্জ সেল্ফ-ট্যাপিং কংক্রিট অ্যাঙ্কর বোল্ট স্ক্রু করার পরে তির্যক হয়ে যায়।

কারণ: ড্রিল বিট লম্ব নয়, বা সন্নিবেশের সময় ব্যবহৃত রেঞ্চের কোণটি ভুল।

সঠিক পদ্ধতি: ড্রিলিং করার সময় বৈদ্যুতিক ড্রিলটি সাবস্ট্রেটের সাথে লম্বভাবে রাখুন; প্রাথমিকভাবে, স্ক্রু করার সময় আপনার হাত দিয়ে অ্যাঙ্কর বোল্টটিকে জায়গায় রাখুন।
