হেক্সাগন ফ্ল্যাঞ্জ স্বয়ং কাটিং কংক্রিট অ্যাঙ্কর বোল্ট

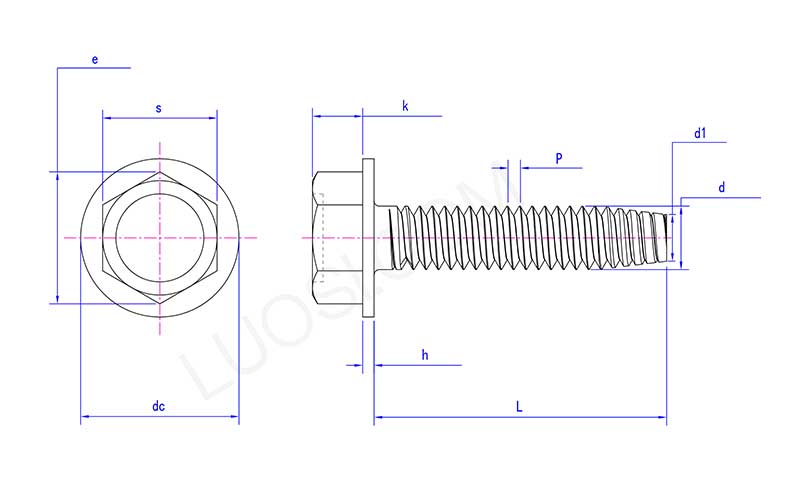

চীন Xiaoguo® থেকে হেক্সাগন ফ্ল্যাঞ্জ সেলফ কাটিং কংক্রিট অ্যাঙ্কর বোল্ট পাঁচটি অংশ নিয়ে গঠিত: মাথা, ফ্ল্যাঞ্জ, খাদ, স্ব-কাটিং থ্রেড এবং লেজ গাইড বিভাগ।

1. হেক্স ফ্ল্যাঞ্জ হেড

মাথাটি একটি প্রমিত ষড়ভুজ আকৃতির, এবং বিপরীত বাহুর প্রস্থ ডিআইএন ষড়ভুজ মাথার মাত্রার সাথে সামঞ্জস্যপূর্ণ। মাথার নীচে একটি অখণ্ডভাবে গঠিত ফ্ল্যাঞ্জ ডিস্ক রয়েছে।

ফাংশন:

হেক্সাগোনাল হেড অ্যাডাপ্টার স্ট্যান্ডার্ড সকেট রেঞ্চ বা ইমপ্যাক্ট রেঞ্চ উপলব্ধ, ইনস্টলেশনকে সহজ করে তোলে।

ফ্ল্যাঞ্জ স্থির উপাদানের সাথে যোগাযোগের এলাকা বাড়ায়, নরম পদার্থের সংকোচন প্রতিরোধ করে।

ফ্ল্যাঞ্জের নীচের অংশটি রেডিয়াল সেরেশন দিয়ে সজ্জিত, যা শক্ত হওয়ার পরে কম্পনের কারণে শিথিল হওয়া রোধ করে।

2. রড বিভাগ এবং থ্রেডেড ট্রানজিশন বিভাগ

রড ট্রানজিশন: সংযোগকারী ফ্ল্যাঞ্জের নীচে একটি ছোট হালকা রড (প্রায় 2-3 মিমি) রয়েছে। এটি থ্রেড রুটকে অতিরিক্ত ঘনীভূত হতে বাধা দেয় এবং ফ্ল্যাঞ্জের জন্য একটি মসৃণ ভারবহন পৃষ্ঠ প্রদান করে।

3. স্ব-কাটা / থ্রেড আলতো চাপুন

স্ট্যান্ডার্ড মেট্রিক থ্রেড, একটি দাঁত প্রোফাইল কোণ 60°, ধারালো দাঁত এবং একটি কাটিয়া প্রান্ত।

থ্রেড অপ্রতিসম। অগ্রগামী দিকের সামনের দিকটি খাড়া এবং পিছনের দিকটি মৃদু, যা স্তরে কাটার জন্য সহায়ক।

4. লেজ নির্দেশক অধ্যায়

হেক্সাগন ফ্ল্যাঞ্জ সেল্ফ কাটিং কংক্রিট অ্যাঙ্কর বোল্টকে ড্রিল করা গর্তে গাইড করুন যাতে থ্রেডগুলির প্রাথমিক ব্যস্ততার সময় কোনও বিচ্যুতি রোধ করা যায়।

হেক্সাগন ফ্ল্যাঞ্জ সেল্ফ কাটিং কংক্রিট অ্যাঙ্কর বোল্ট বনাম প্রথাগত সম্প্রসারণ অ্যাঙ্কর বোল্ট

একাধিক দিক বিবেচনায় নেওয়া এবং হেক্সাগন ফ্ল্যাঞ্জ সেল্ফ কাটিং কংক্রিট অ্যাঙ্কর বোল্ট এবং ঐতিহ্যবাহী সম্প্রসারণ অ্যাঙ্কর বোল্টের মধ্যে একটি ব্যাপক তুলনা করা।

1. একটি সরাসরি তুলনা ইনস্টলেশন পদক্ষেপ, সাবস্ট্রেট প্রয়োজনীয়তা, লোড বহন ক্ষমতা, এবং disassemblability, ইত্যাদি পরিপ্রেক্ষিতে করা হয়েছিল।

তুলনা প্রকল্প ষড়ভুজ ফ্ল্যাঞ্জ স্ব-কাটিং কংক্রিট অ্যাঙ্কর বোল্ট ঐতিহ্যগত সম্প্রসারণ অ্যাঙ্কর বোল্ট

ইনস্টলেশন ধাপ ① ড্রিলিং → ② গর্ত পরিষ্কার করা → ③ সন্নিবেশ করা ① ড্রিলিং → ② গর্ত পরিষ্কার করা → ③ সম্প্রসারণ টিউব ঢোকানো → ④ শঙ্কু মাথায় আঘাত করা → ⑤ বাদাম শক্ত করা

ইনস্টলেশন টুল ইমপ্যাক্ট ড্রিল + সকেট রেঞ্চ / ইমপ্যাক্ট রেঞ্চ ইমপ্যাক্ট ড্রিল + হাতুড়ি + রেঞ্চ

এটা কি ধর্মঘট করা প্রয়োজন? প্রয়োজন নেই। প্রয়োজন

মার্জিন/স্পেসিং প্রয়োজনীয়তা ছোট বড়

বেস উপাদান ঝুঁকি কোন সম্প্রসারণ চাপ, কংক্রিট ফাটল সৃষ্টি করে না অত্যধিক সম্প্রসারণ চাপ কংক্রিট ফাটল হতে পারে

এটি ইনস্টলেশনের পর অবিলম্বে চালু হবে? হ্যাঁ হ্যাঁ

2. ইনস্টলেশন সময়ের তুলনা (একক-ব্যক্তি অপারেশন, একক অ্যাঙ্কর বল্ট)

হেক্সাগন ফ্ল্যাঞ্জ সেল্ফ কাটিং কংক্রিট অ্যাঙ্কর বোল্ট: প্রায় 40 থেকে 60 সেকেন্ড (ড্রিলিং + পরিষ্কার করা + সন্নিবেশ)

প্রথাগত সম্প্রসারণ অ্যাঙ্কর বোল্ট: প্রায় 90 - 120 সেকেন্ড (ড্রিলিং + পরিষ্কার করা + সন্নিবেশ + লঘুপাত + শক্ত করা)

3. পুনরায় কাজ এবং মেরামতের খরচ

হেক্সাগন ফ্ল্যাঞ্জ সেল্ফ কাটিং কংক্রিট অ্যাঙ্কর বোল্ট: ইনস্টলেশনের সময়, একটি টর্ক রেঞ্চ সহজেই টর্ক নিয়ন্ত্রণ করতে পারে এবং কংক্রিট ফাটবে না।

প্রথাগত সম্প্রসারণ নোঙ্গর বোল্ট: ইনস্টলেশন প্রক্রিয়া চলাকালীন, অত্যধিক বল প্রয়োগ করা হয়েছিল, যার ফলে কংক্রিট ফাটল। পুরানো অংশটি অপসারণ করা এবং একটি নতুন গর্ত ড্রিল করা প্রয়োজন, যা সময়সাপেক্ষ এবং চেহারাকেও প্রভাবিত করতে পারে।
