হেক্স ওয়েল্ড বাদাম

অবিলম্বে Xiaoguo® Hex Weld বাদাম কিনুন। এই বাদাম নীচে তিনটি সমানভাবে বিতরণ ঢালাই protrusions বৈশিষ্ট্য. কারেন্ট ঘনীভূত, ওয়েল্ড কোর স্থিতিশীল, এবং ঢালাইয়ের পরে বাদাম কখনই আলগা হবে না। এটি কার্যকরভাবে ঢালাই প্রক্রিয়া চলাকালীন বাদাম বিচ্যুতির সমস্যা প্রতিরোধ করে।

মডেল:JIS B1196-1.1-1982

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

হেক্স ওয়েল্ড নাট হল এক ধরনের বিশেষ ফাস্টেনার যা DIN 929 মান মেনে চলে। তারা একটি ষড়ভুজ আকৃতি এবং নীচে তিনটি ঢালাই protrusions বৈশিষ্ট্য (কিছু পজিশনিং পিন সঙ্গে)। এগুলি প্রতিরোধের স্পট ওয়েল্ডিংয়ের মাধ্যমে ধাতব শীটে স্থায়ীভাবে স্থির করা হয় এবং পরবর্তী বল্টু সংযোগের জন্য একটি উচ্চ-শক্তির অভ্যন্তরীণ থ্রেড হোল প্রদান করে। তাদের মূল বৈশিষ্ট্য হল যে তারা ঢালাই করার পরে কখনও আলগা হয় না। হেক্স ওয়েল্ড বাদামগুলি অটোমোবাইল, ধাতব শীট এবং ছাঁচের মতো শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। এগুলি এমন জায়গায়ও নিযুক্ত করা হয় যেখানে নিয়মিত বাদাম ব্যবহার করা যায় না বা যেখানে একটি দৃঢ় এবং স্থায়ী থ্রেডযুক্ত সংযোগ প্রয়োজন, একটি নির্দিষ্ট অভ্যন্তরীণ থ্রেড সংযোগ বিন্দু হিসাবে পরিবেশন করা হয়।

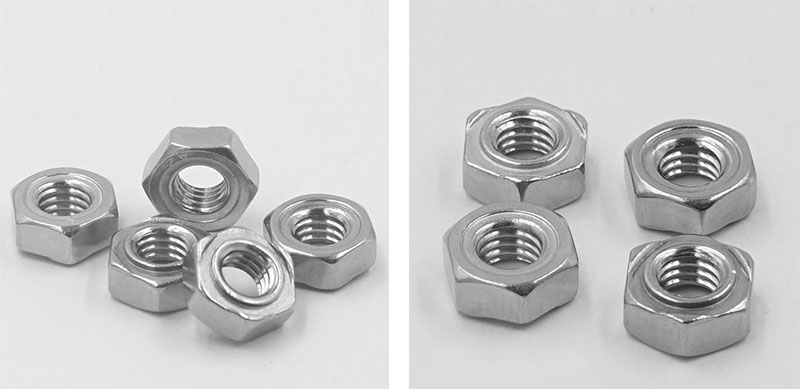

Hex Weld Nuts

কাঠামোগত বৈশিষ্ট্য

হেক্স ওয়েল্ড নাটের কাঠামোগত নকশা তিনটি মূল লক্ষ্যকে কেন্দ্র করে: ঢালাই নির্ভরযোগ্যতা, অবস্থান নির্ভুলতা এবং সমাবেশের সহজতা।

【1】ষড়ভুজ আকৃতি

（1） আকৃতি: নিয়মিত ষড়ভুজ। বিপরীত দিকের মাত্রা DIN 929 মান মেনে চলে। এটি বিশেষ সরঞ্জামের প্রয়োজন ছাড়াই একটি নিয়মিত খোলা রেঞ্চ বা একটি সকেট রেঞ্চ ব্যবহার করে শক্ত করা যেতে পারে।

（2） বিপরীত দিকের প্রস্থ: বিভিন্ন স্পেসিফিকেশনের ভিন্ন মাত্রা আছে। উদাহরণস্বরূপ, M6 হল 11mm, M8 হল 14mm, এবং M10 হল 17mm৷ রেঞ্চের জন্য পর্যাপ্ত যোগাযোগ এলাকা প্রদান করুন।

（3） মোট উচ্চতা: সাধারণত থ্রেডের নামমাত্র ব্যাসের 0.8 থেকে 1.0 গুণ। থ্রেড জড়িত দৈর্ঘ্য নিশ্চিত করুন এবং সংযোগ শক্তি প্রদান.

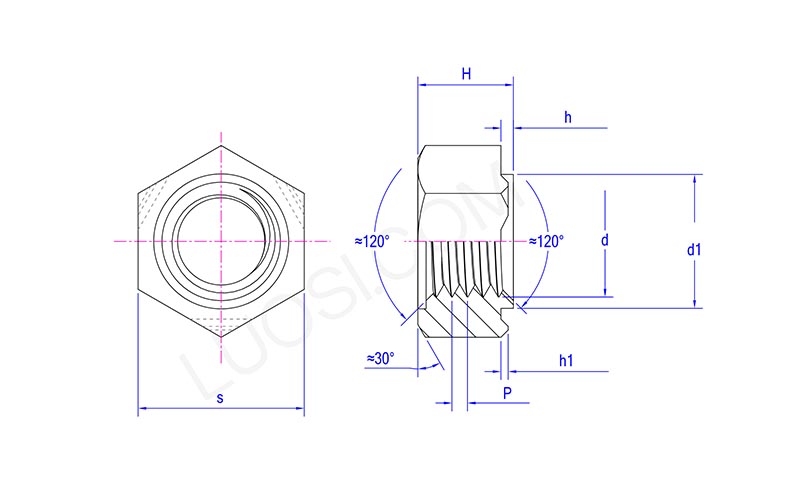

Hex Weld Nuts

সোম	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
s সর্বোচ্চ	11	11	13	15	17	19
s মিনিট	10.57	10.57	12.57	14.57	16.57	18.48
H সর্বোচ্চ	5	5	6	7.5	9	11
H মিনিট	4.7	4.7	5.7	7.14	8.64	10.57
d1 সর্বোচ্চ	6.9	6.9	8.9	10.9	12.9	14.9
d1 মিনিট	6.7	6.7	8.7	10.7	12.7	14.7
h সর্বোচ্চ	0.8	0.8	0.8	0.8	1.2	1.2
ঘন্টা মিনিট	0.6	0.6	0.6	0.6	1	1
h1 সর্বোচ্চ	0.5	0.5	0.5	0.5	0.7	0.7
h1 মিনিট	0.3	0.3	0.3	0.3	0.5	0.5

【2】নিচের ঢালাই অনুমান

（1） পরিমাণ: 3 টুকরা (120 ° এ সমানভাবে বিতরণ করা হয়)। তিনটি পয়েন্ট একটি সমতল নির্ধারণ করে, নিশ্চিত করে যে হেক্স ওয়েল্ড নাট বেস উপাদানের সাথে নিরাপদে যোগাযোগ করে। এমনকি যদি ওয়ার্কপিসের পৃষ্ঠটি সামান্য অসম হয়, তবুও নির্ভরযোগ্য ঢালাই নিশ্চিত করা যেতে পারে।

(2) অবস্থান: নীচের পৃষ্ঠের প্রান্তে, ঢালাই স্থায়িত্ব উন্নত করতে।

（3） আকৃতি: একটি মসৃণ শীর্ষ সহ গোলাকার বা শঙ্কু-শীর্ষ। রেজিস্ট্যান্স ঢালাইয়ের সময়, কারেন্ট ঘনীভূত হয় এবং এটি একটি নিউক্লিয়াস গঠনের জন্য গলে যাওয়াকে অগ্রাধিকার দেয়।

(4) উচ্চতা: 0.5 - 1.0 মিমি (নির্দিষ্ট মান স্পেসিফিকেশন এবং প্লেটের বেধের উপর নির্ভর করে)। বেস উপাদানের সাথে একটি আঁটসাঁট যোগাযোগ নিশ্চিত করুন এবং পর্যাপ্ত গলনা ভলিউম প্রদান করুন।

【3】পজিশনিং গাইড পিন (পাইলট, ঐচ্ছিক কাঠামো)

（1）গাইড পিনের ব্যাস: ওয়ার্কপিসের প্রি-ড্রিল করা গর্তের চেয়ে কম (যেমন φ9.6mm বা φ11.6mm এর জন্য M8)

(2) গাইড পিনের উচ্চতা: 1.5 ~ 2.5 মিমি (বোর্ডের বেধ অনুযায়ী নির্বাচিত)

【4】অভ্যন্তরীণ থ্রেড

（1）থ্রেড স্পেসিফিকেশন: মেট্রিক মোটা থ্রেড M3 থেকে M16 (সূক্ষ্ম থ্রেড উপলব্ধ), ইম্পেরিয়াল UNC 1/4″ থেকে 5/16″

(2) থ্রেড সঠিকতা: 6H (মেট্রিক), 2B (ইম্পেরিয়াল)

（3） থ্রেড দৈর্ঘ্য: পর্যাপ্ত থ্রেড ব্যস্ততা দৈর্ঘ্য প্রদান

（4） থ্রেড অভিযোজন: প্রবেশের প্রান্তে চ্যামফারিং থাকতে পারে
