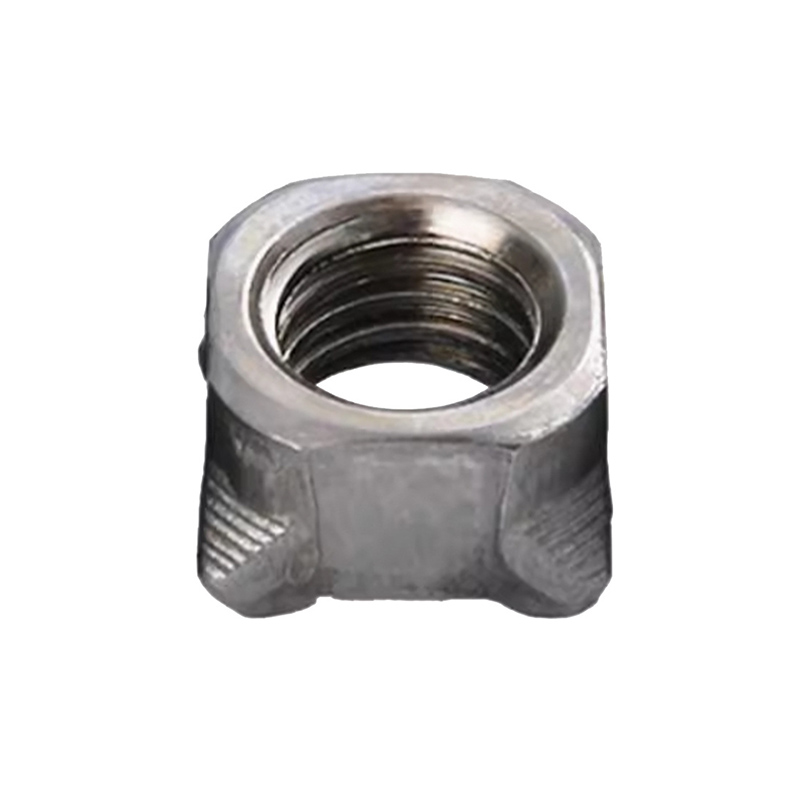

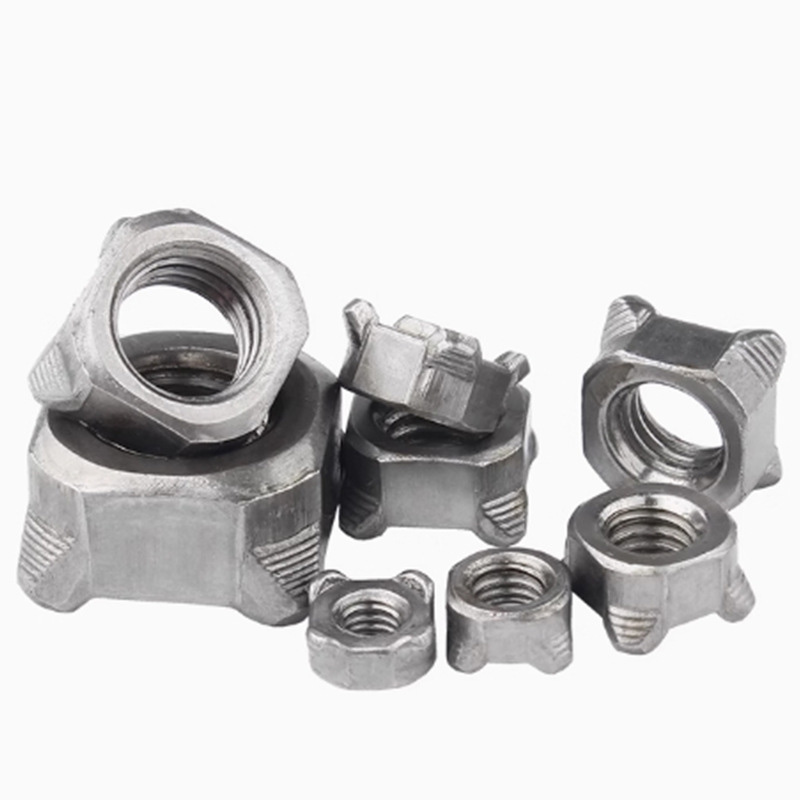

M10 স্কয়ার ঝালাই বাদাম

xiaoguo® M10 বাল্ক স্কয়ার ওয়েল্ডেড নাট বিভিন্ন ধরণের ঢালাইয়ের পরামিতির সাথে সামঞ্জস্যপূর্ণ হতে তৈরি করা হয়, যা ওয়ার্কপিসে দ্রুত স্থির করার অনুমতি দেয়, ইনস্টলেশনের সময় হ্রাস করে এবং সামগ্রিক কাজের দক্ষতা বাড়ায়।

মডেল:Q 371-1999

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

মান নিয়ন্ত্রণ

M10 স্কয়ার ওয়েল্ডেড বাদামের মান নিয়ন্ত্রণের মূল বিষয়টি নিশ্চিত করা যে বাদামের শারীরিক বৈশিষ্ট্যগুলি নিজেই মানগুলি পূরণ করে এবং এটি ধাতব শীটের সাথে একটি শক্তিশালী এবং নির্ভরযোগ্য ঢালাই সংযোগ তৈরি করতে পারে।

【1】মান অনুসরণ করুন

মান নিয়ন্ত্রণের প্রথম ধাপ হল প্রাসঙ্গিক মান মেনে চলা। M10 স্কয়ার ওয়েল্ডেড নাট প্রধানত DIN 928 মান এবং দেশীয় স্বয়ংচালিত শিল্পের মান QC/T 863-2011 অনুসরণ করে।

M10 Square Welded Nut

【2】কাঁচামালের মান নিয়ন্ত্রণ

（1） রাসায়নিক রচনা বিশ্লেষণ: ঢালাই কর্মক্ষমতার চাবিকাঠি কার্বন সামগ্রীর মধ্যে নিহিত, যা অবশ্যই 0.25% এর নিচে নিয়ন্ত্রণ করতে হবে। সাধারণত ব্যবহৃত উপাদান কম কার্বন ইস্পাত হয়.

（2） পৃষ্ঠের গুণমান পরিদর্শন: পরবর্তী ঠান্ডা শিরোনাম প্রক্রিয়ার মসৃণ অগ্রগতি নিশ্চিত করতে কাঁচামালের পৃষ্ঠে কোনো ফাটল, ভাঁজ বা অন্যান্য ত্রুটি আছে কিনা তা পরীক্ষা করুন।

【3】উৎপাদন প্রক্রিয়া মান নিয়ন্ত্রণ

(1) ঠান্ডা শিরোনাম গঠন: M10 বাদামের বিপরীত দিকের প্রস্থ এবং উচ্চতার মতো মূল মাত্রাগুলি অঙ্কনগুলির প্রয়োজনীয়তা এবং DIN 928 মান মেনে চলছে তা নিশ্চিত করা প্রয়োজন৷ বিশেষ করে, নীচে চারটি ঢালাই প্রোট্রুশনের উচ্চতা, আকৃতি এবং বন্টন অবস্থানের সামঞ্জস্য নিশ্চিত করা আবশ্যক।

(2) ট্যাপিং প্রসেসিং: প্রতিটি M10 স্কয়ার ওয়েল্ডেড নাটের থ্রেডের 100% পরিদর্শন গেজ ব্লক ব্যবহার করে করা হয় যাতে তারা 6H নির্ভুলতা গ্রেডের প্রয়োজনীয়তা পূরণ করে।

（3）তাপ চিকিত্সা: 8 বা 10-এর মতো উচ্চ-শক্তির গ্রেডের প্রয়োজনীয়তা মেটাতে, বাদামগুলিকে কাঙ্ক্ষিত শক্তি অর্জন করতে সক্ষম করার জন্য নিভিয়ে ফেলা এবং টেম্পারিং প্রক্রিয়াগুলি চালাতে হবে।

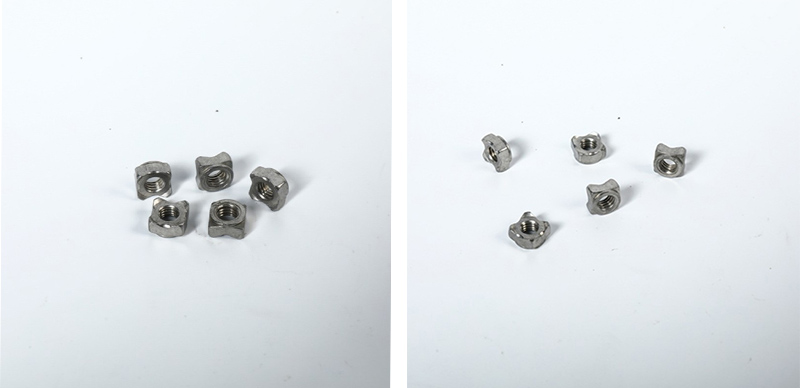

M10 Square Welded Nut

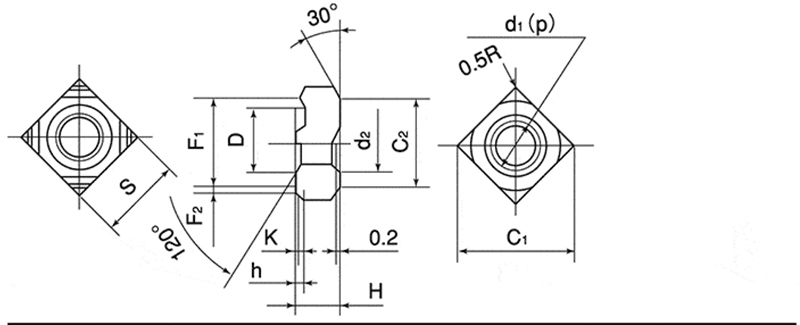

d	p	S		H		h		K	D
নামমাত্র ব্যাস	পিচ	মৌলিক মাত্রা	সহনশীলতা	মৌলিক মাত্রা	সহনশীলতা	মৌলিক মাত্রা	সহনশীলতা	বেসিক ডাইমেনসন (আনুমানিক)	মৌলিক মাত্রা	সহনশীলতা
M4	0.7	9.0	0一0.2	3.2	±0.15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

【4】চূড়ান্ত পণ্য পরিদর্শন

(1) চেহারা এবং আকার পরিদর্শন: ভিজ্যুয়াল পরিদর্শন বা স্বয়ংক্রিয় চিত্র স্ক্রীনিংয়ের মাধ্যমে, পৃষ্ঠের ফাটল, burrs, মরিচা ইত্যাদির সাথে ত্রুটিপূর্ণ পণ্যগুলি নির্মূল করা হয়। মূল মাত্রাগুলি সহনশীলতার সীমার মধ্যে রয়েছে তা নিশ্চিত করতে ক্যালিপার এবং মাইক্রোমিটারের মতো সরঞ্জামগুলি ব্যবহার করে পরিদর্শন করা হয়।

（2）যান্ত্রিক কর্মক্ষমতা পরীক্ষা: M10 স্কয়ার ওয়েল্ডেড নাটটি অবশ্যই থ্রেডটিকে বিচ্ছিন্ন বা ভেঙে না দিয়ে স্ট্যান্ডার্ড দ্বারা নির্দিষ্ট করা গ্যারান্টিযুক্ত লোড সহ্য করতে সক্ষম হতে হবে।

（3） কঠোরতা পরীক্ষা: কঠোরতা একটি রকওয়েল বা ভিকারস কঠোরতা পরীক্ষক ব্যবহার করে পরিমাপ করা হয়।

（4） পৃষ্ঠ চিকিত্সা পরিদর্শন: গ্যালভানাইজিং এবং ড্যাক্রোমেটের মতো পৃষ্ঠের চিকিত্সার জন্য, আবরণের পুরুত্ব পরীক্ষা করা দরকার, এবং লবণ স্প্রে পরীক্ষা নিয়মিত করা উচিত।
