M8 স্কয়ার ওয়েল্ড বাদাম

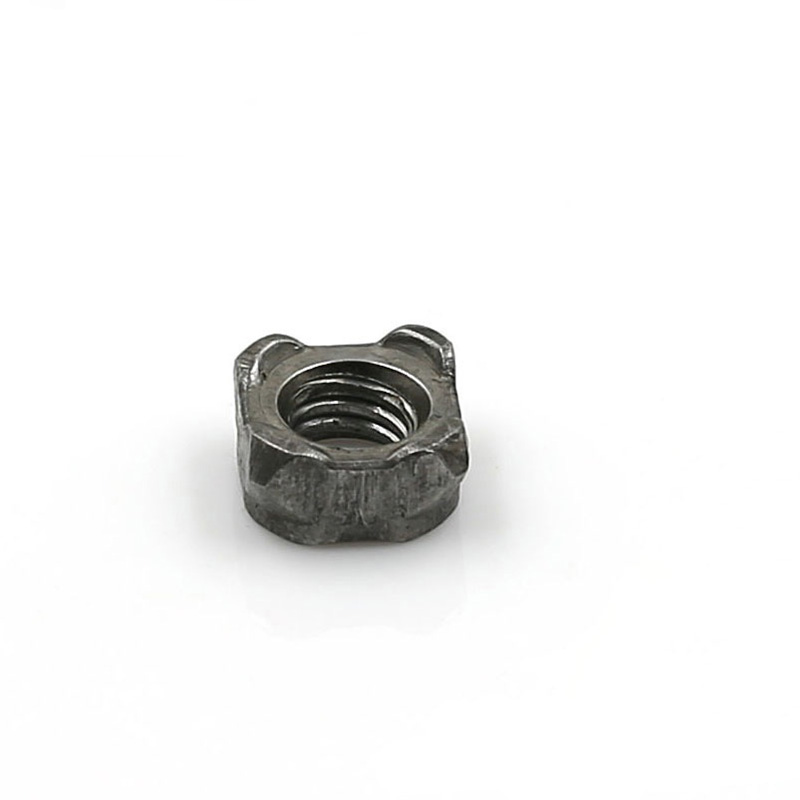

আপনি কি পেশাদার ফাস্টেনার খুঁজছেন, Xiaoguo® এর সর্বশেষ M8 Square Weld Nut হতে পারে আপনার আদর্শ পছন্দ। এটি শীট মেটালের পিছনের দিকের জন্য উপযুক্ত। বাহ্যিক ফাস্টেনারগুলি ইনস্টল করার সময়, পিছনের দিকে স্পর্শ করার দরকার নেই। এটা বন্ধ ধরনের ঘের জন্য বিশেষভাবে উপযুক্ত.

মডেল:Q 371-1999

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

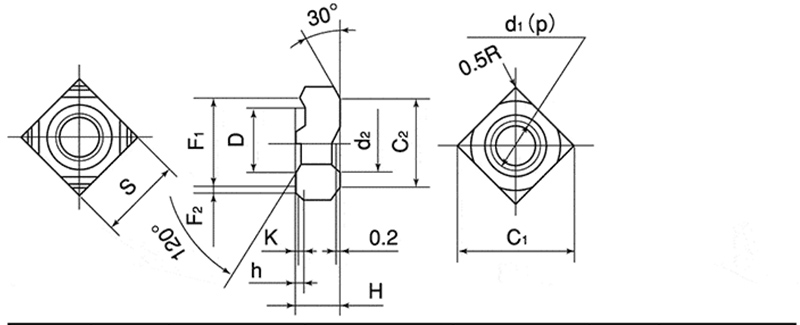

স্ট্যান্ডার্ড এবং মূল মাত্রা

M8 স্কয়ার ওয়েল্ড নাট কঠোরভাবে DIN 928:2013-12 মান অনুযায়ী উত্পাদিত হয়। এই স্ট্যান্ডার্ডটি M4 থেকে M16 পর্যন্ত মোটা থ্রেড এবং 8mm থেকে 16mm পর্যন্ত সূক্ষ্ম থ্রেড সহ বর্গাকার ঢালাই বাদামের জন্য মাত্রা এবং প্রযুক্তিগত প্রয়োজনীয়তাগুলি নির্দিষ্ট করে। পণ্যের গ্রেড A গ্রেড।

প্যারামিটার	মান (মিমি)	সহনশীলতা
থ্রেড স্পেসিফিকেশন	M8 × 1.25	-
প্রান্তের প্রস্থ (s/sw)	14 মিমি	±0.3
তির্যক প্রস্থ (ই)	18 মিমি	±0.6
মোট বেধ (m1/h)	6.5 মিমি	±0.3
মাথার ব্যাস (dk)	12.8 মিমি	-
প্রোট্রুশন পয়েন্টের উচ্চতা	1.0 মিমি	±0.1
অবতল বিন্দু কোণ	45°	±5°

M8 Square Weld Nut

কাঠামোগত প্রকার

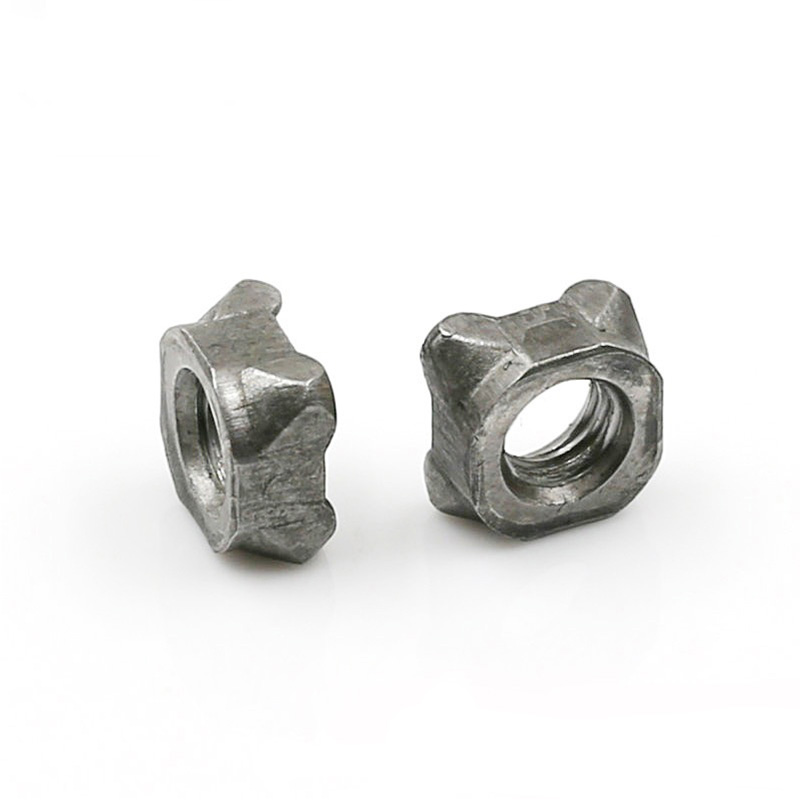

এম 8 স্কয়ার ওয়েল্ড নাটটি পজিশনিং পিন আছে কি না তার উপর ভিত্তি করে দুটি প্রকারে বিভক্ত: পিনবিহীন প্রকার এবং পিন-সজ্জিত প্রকার।

(1) নন-পাইলট

বর্ণনা:

বর্গাকার আকৃতি, বিপরীত দিকের প্রস্থ 14 মিমি। নীচের পৃষ্ঠের চারটি গোলার্ধীয় ঢালাই প্রোট্রুশন রয়েছে যা চার কোণে সমানভাবে বিতরণ করা হয়েছে, গাইড পিন ছাড়াই। M8 × 1.25 এর স্পেসিফিকেশন এবং 6H এর নির্ভুলতা সহ নীচের পৃষ্ঠটি সমতল।

কাজের নীতি:

ঢালাইয়ের সময়, নীচের ইলেক্ট্রোডের লোকেটিং পিনের মাধ্যমে বা ওয়ার্কপিসের বর্গাকার গর্তের মাধ্যমে অবস্থান নির্ধারণ করা হয়। প্রতিরোধ ঢালাইয়ের সময় চারটি প্রোট্রুশন একই সাথে গলে যায়, একটি অভিন্ন ওয়েল্ড কোর গঠন করে।

প্রযোজ্য পরিস্থিতিতে:

যখন ওয়ার্কপিসের বর্গাকার গর্তে ইতিমধ্যেই একটি M8 স্কয়ার ওয়েল্ড নাট থাকে বা যখন অবস্থান নির্ভরযোগ্য হয়,

ম্যানুয়াল ঢালাই বা আধা-স্বয়ংক্রিয় ঢালাই কৌশল গ্রহণ করা যেতে পারে।

এটি পজিশনিং নির্ভুলতার জন্য কম প্রয়োজনীয়তা সহ খরচ-সংবেদনশীল অ্যাপ্লিকেশনের জন্য উপযুক্ত।

M8 Square Weld Nut

d	p	S		H		h		K	D
নামমাত্র ব্যাস	পিচ	মৌলিক মাত্রা	সহনশীলতা	মৌলিক মাত্রা	সহনশীলতা	মৌলিক মাত্রা	সহনশীলতা	বেসিক ডাইমেনসন (আনুমানিক)	মৌলিক মাত্রা	সহনশীলতা
M4	0.7	9.0	0一0.2	3.2	±0.15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

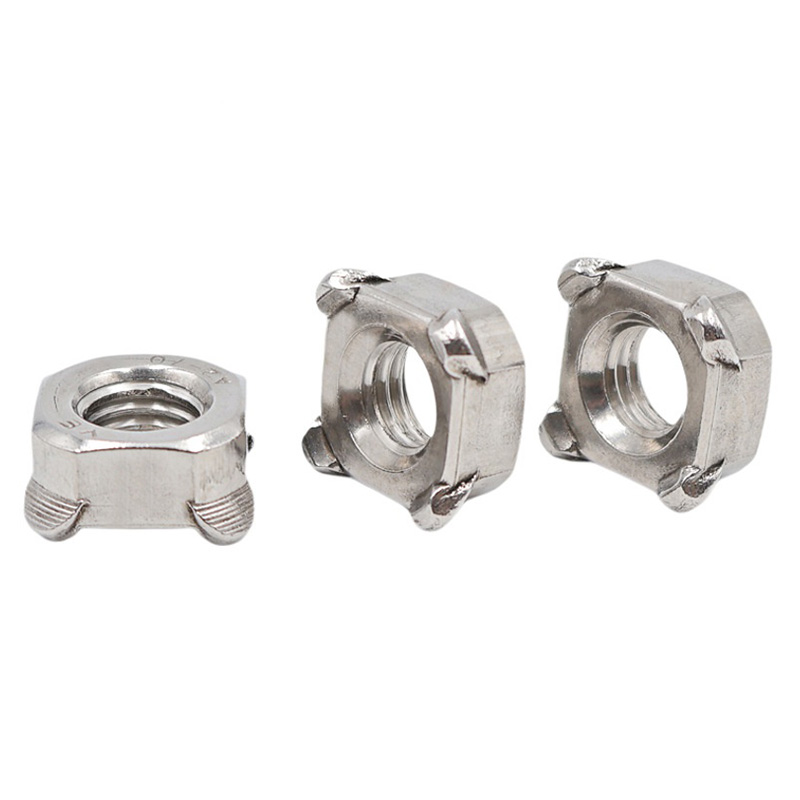

(2) পাইলট

বর্ণনা:

আকৃতিটি বর্গাকার, বিপরীত দিকের প্রস্থ সাধারণত 14 মিমি থাকে। কেন্দ্র গাইড পিনের সাথে নীচের পৃষ্ঠের চারটি কোণার প্রোট্রুশন রয়েছে। গাইড পিনের ব্যাস সাধারণত 9.6 মিমি বা 11.6 মিমি (গ্রাহকের প্রয়োজনীয়তার উপর নির্ভর করে)। গাইড পিনের উচ্চতা 1.5 মিমি, 2.0 মিমি বা 2.5 মিমি, বেস উপাদানের পুরুত্বের সাথে মেলে। থ্রেডটি M8 × 1.25, যার নির্ভুলতা 6H।

কাজের নীতি:

সুনির্দিষ্ট অবস্থান অর্জন করতে এবং ঢালাইয়ের সময় M8 স্কয়ার ওয়েল্ড নাটকে স্থানান্তরিত হতে বাধা দিতে গাইড পিনটি ওয়ার্কপিসের প্রি-ড্রিল করা পজিশনিং হোলে ঢোকানো হয়। একই সময়ে, গাইড পিন কার্যকরভাবে ওয়েল্ডিং স্প্ল্যাশগুলিকে একটি নির্দিষ্ট পরিমাণে থ্রেডেড গর্তে প্রবেশ করতে বাধা দেয়।

প্রযোজ্য পরিস্থিতিতে:

স্বয়ংক্রিয় রোবট ওয়েল্ডিং লাইন (উচ্চ অবস্থানের প্রয়োজনীয়তা সহ)

যখন ওয়ার্কপিসে কোন বর্গাকার ছিদ্র থাকে না এবং শুধুমাত্র বৃত্তাকার গর্ত দ্বারা অবস্থান করা হয়

অ্যাপ্লিকেশন যেখানে ওয়েল্ডিং স্ল্যাগ থ্রেড ব্লক করা থেকে প্রতিরোধ করা প্রয়োজন
