স্কয়ার প্রজেকশন জোড় বাদাম

চীন সরবরাহকারী Xiaoguo® স্টক বৈশিষ্ট্য চারটি সমানভাবে বিতরণ ঢালাই protrusions উচ্চ মানের স্কয়ার অভিক্ষেপ জোড় বাদাম সরবরাহ করতে খুশি. চার-কোণার কাঠামো নিশ্চিত করে যে এমনকি তীব্র কম্পনের মধ্যেও, কোনও আপেক্ষিক স্থানচ্যুতি বা ঘূর্ণন হবে না, একটি স্থিতিশীল সংযোগের নিশ্চয়তা দেয়।

মডেল:Q 371-1999

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

কাঠামোগত বৈশিষ্ট্য

স্কয়ার প্রজেকশন ওয়েল্ড নাট হল একটি বর্গাকার বাদাম যার নীচে একাধিক ঢালাই প্রজেকশন রয়েছে। এর কাঠামোগত নকশা তিনটি মূল লক্ষ্যকে কেন্দ্র করে: ঢালাই নির্ভরযোগ্যতা, সুনির্দিষ্ট অবস্থান এবং অ্যান্টি-টার্নিং কর্মক্ষমতা।

【1】বর্গক্ষেত্র বেস

(1) আকৃতি: একটি নিখুঁত বর্গক্ষেত্র যার চারটি বাহু সমান দৈর্ঘ্য এবং চারটি কোণ সমকোণে। ওয়ার্কপিসের বর্গাকার গর্তে ফিট হয়ে গেলে এটি স্বয়ংক্রিয়ভাবে ঘূর্ণন প্রতিরোধ করতে পারে।

(2) প্রান্তের প্রস্থ: উদাহরণস্বরূপ, M8 হল 14mm, M10 হল 17mm৷ এটি ঢালাইয়ের সময় বেস উপাদানে আটকে যাওয়া থেকে বাদাম প্রতিরোধ করার জন্য যথেষ্ট চাপ-বহনকারী এলাকা প্রদান করে।

（3） বেধ (উচ্চতা): সাধারণত 6 থেকে 10 মিমি। এটি সংযোগ শক্তি প্রদানের জন্য পর্যাপ্ত থ্রেড জড়িত দৈর্ঘ্য নিশ্চিত করে।

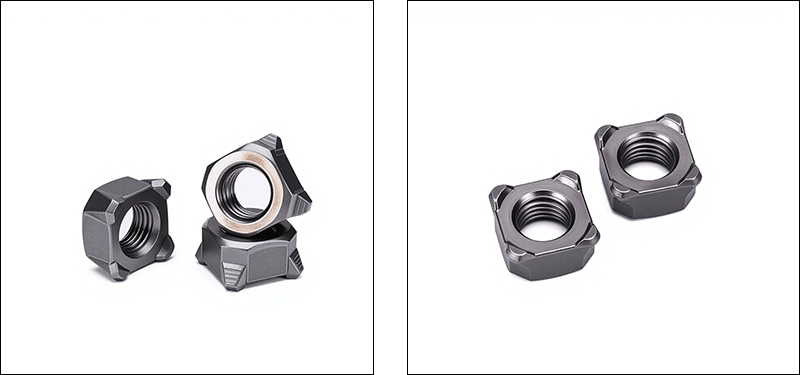

Square Projection Weld Nuts

【2】ওয়েল্ডিং প্রকল্পকর্ম

（1） পরিমাণ: অভিন্ন বর্তমান এবং সুষম ওয়েল্ড কোর নিশ্চিত করতে চার-পয়েন্ট প্রতিসম পদ্ধতিতে বিতরণ করা হয়

（2） অবস্থান: ঢালাইয়ের স্থায়িত্ব বাড়ানোর জন্য নীচের পৃষ্ঠের চারটি কোণে, প্রান্তের কাছাকাছি

（3） আকৃতি: একটি মসৃণ শীর্ষ সহ গোলাকার বা শঙ্কুযুক্ত আকৃতি

（4）উচ্চতা: 0.5 ~ 1.2 মিমি, বেস উপাদানের সাথে ঘনিষ্ঠ যোগাযোগ নিশ্চিত করতে

প্রস্থ/ব্যাস: প্রায় 1.5 ~ 2.5 মিমি

【3】অভ্যন্তরীণ থ্রেড

（1）থ্রেড স্পেসিফিকেশন: মেট্রিক M4 থেকে M16, ইম্পেরিয়াল #6 থেকে 5/8″। ম্যাচিং বোল্টগুলির সাথে একটি বিচ্ছিন্ন সংযোগ তৈরি করে।

(2) থ্রেড নির্ভুলতা: 6H (মেট্রিক), 2B (ইম্পেরিয়াল)। স্কয়ার প্রজেকশন ওয়েল্ড নাট এবং বোল্টের মধ্যে একটি ভাল ফিট নিশ্চিত করে।

（3） থ্রেড দৈর্ঘ্য: পর্যাপ্ত থ্রেড ব্যস্ততা দৈর্ঘ্য প্রদান করে.

（4） থ্রেড অভিযোজন: এন্ট্রি প্রান্তে সহজ বোল্ট সন্নিবেশের জন্য চেমফার থাকতে পারে।

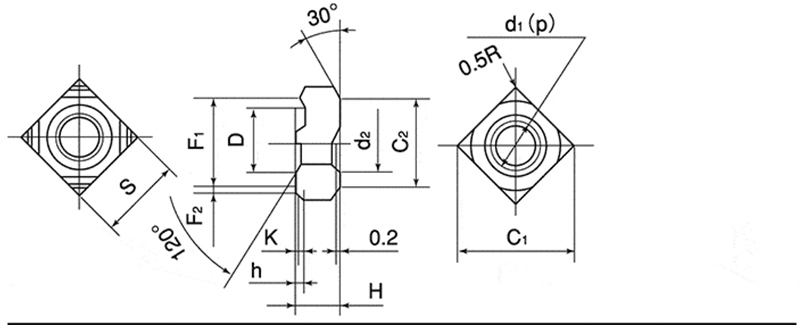

Square Projection Weld Nuts

d	p	S		H		h		K	D
নামমাত্র ব্যাস	পিচ	মৌলিক মাত্রা	সহনশীলতা	মৌলিক মাত্রা	সহনশীলতা	মৌলিক মাত্রা	সহনশীলতা	বেসিক ডাইমেনসন (আনুমানিক)	মৌলিক মাত্রা	সহনশীলতা
M4	0.7	9.0	0一0.2	3.2	±0.15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

（1） স্কয়ার প্রজেকশন ওয়েল্ড নাট কোন ঢালাই পদ্ধতির জন্য উপযুক্ত? পরামিতি কি?

সর্বাধিক ব্যবহৃত পদ্ধতি হল রেজিস্ট্যান্স প্রজেকশন ওয়েল্ডিং। একটি উদাহরণ হিসাবে একটি 1.5 মিমি কম-কার্বন ইস্পাত প্লেটে একটি M8 কম-কার্বন ইস্পাত বাদামের ঢালাই নিন। রেফারেন্স প্যারামিটারগুলি হল: বর্তমান 8–11 kA, ইলেক্ট্রোড চাপ 2.5–4.0 kN, ওয়েল্ডিং ফ্রিকোয়েন্সি 8–15 চক্র (প্রায় 0.16–0.3 সেকেন্ড)।

（2） আপনার স্কোয়ার প্রজেকশন জোড় বাদাম কোন মান মেনে চলে?

আমরা কঠোরভাবে DIN 928 (জার্মান স্ট্যান্ডার্ড, বিশ্বব্যাপী বহুল ব্যবহৃত), ASME B18.1 (আমেরিকান স্ট্যান্ডার্ড) এবং GB/T 13681.2 (চীনা জাতীয় মান) অনুসরণ করি।

（3） কিভাবে বাদামের ঢালাই কর্মক্ষমতা নিশ্চিত করবেন?

ঢালাই কর্মক্ষমতা মূল যে কার্বন উপাদান ≤ 0.25% হওয়া উচিত. রাসায়নিক গঠন যোগ্য কিনা তা নিশ্চিত করতে আমরা কাঁচামালের প্রতিটি ব্যাচে বর্ণালী বিশ্লেষণ করি। একই সময়ে, প্রোট্রুশনগুলির উচ্চতা এবং আকৃতি কঠোরভাবে সহনশীলতার সীমার মধ্যে নিয়ন্ত্রিত হয়।
